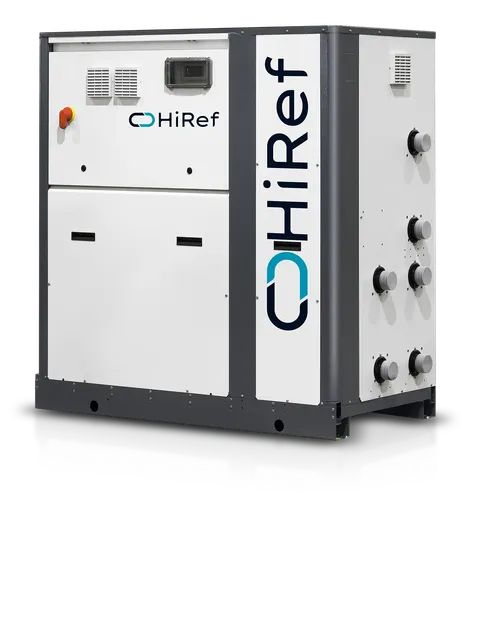

HiRef MSW
Многофункциональные тепловые насосы с водяным охлаждением конденсатора на базе спиральных компрессоров
Оборудование серии MSW представляют собой многофункциональные тепловые насосы с водяным охлаждением и спиральными компрессорами, предназначенные как для бытового, так и для промышленного использования. Оно гарантирует широкие возможности по конфигурации, как с точки зрения аксессуаров, так и с точки зрения контура охлаждения.
Supplied to order — the manager will confirm the lead time
The price depends on volume and configuration — we send a quote within one working day.
Specifications
Capacity and efficiency
- Cooling
- 42.3–549.2 kW
- Холодопроизводительность серии
- 42.3–549.2 кВт
Design and dimensions
- Технологии
- Интерфейс с множеством протоколов, Спиральные компрессоры, Устойчивый к коррозии материал
- Технологии (продолжение)
- A2L Ready, Хладагент с низким GWP, Пластинчатый теплообменник
Other
- Тип системы
- Вода/Вода
- Исполнения
- Многофункциональные системы для 2-трубной системы, Многофункциональные системы для 4-трубной системы
- Опция
- Хладагент R410A (по запросу может поставляться с R454B)
- Опция
- Электронный ТРВ
- Опция
- Гидравлическое подключение типа Vic-Taulic (опция)
- Опция
- Доступные версии: многофункциональная для 2-х трубных систем (M), многофункциональная для 4-х трубных систем (P)
Sizes (22)
Manufacturer data for every size in the series. Scroll the table sideways. We will pick the right size for your project — send a request.
| MSW | 042P | 052P | 062P | 072P | 082P | 092P | 112P | 132P | 142P | 144P | 162P | 164P | 182P | 184P | 204P | 214P | 244P | 284P | 314P | 344P | 374P | 424P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сторона потребителя: Т воды 12/7°C, сторона источника: Т воды 40/45°C | ||||||||||||||||||||||
| EER | 3.2 | 3.12 | 3.24 | 3.22 | 3.31 | 3.24 | 3.32 | 3.21 | 3.31 | 3.28 | 3.33 | 3.24 | 3.3 | 3.35 | 3.29 | 3.33 | 3.49 | 3.45 | 3.41 | 3.37 | 3.35 | 3.48 |
| Итоговая потребляемая мощность | 13.2 кВт | 15.7 кВт | 17.5 кВт | 19.7 кВт | 22.3 кВт | 25.5 кВт | 29.7 кВт | 34.8 кВт | 37.8 кВт | 39.1 кВт | 41.2 кВт | 45.1 кВт | 52.8 кВт | 50.1 кВт | 55 кВт | 59.3 кВт | 67.1 кВт | 74.1 кВт | 81.2 кВт | 93 кВт | 104.5 кВт | 114.8 кВт |
| Холодопроизводительность | 42.3 кВт | 49 кВт | 56.7 кВт | 63.5 кВт | 73.9 кВт | 82.4 кВт | 98.7 кВт | 111.6 кВт | 125.2 кВт | 128.2 кВт | 137 кВт | 146.1 кВт | 174 кВт | 167.9 кВт | 181.2 кВт | 197.8 кВт | 234 кВт | 255.5 кВт | 277 кВт | 313.4 кВт | 350.3 кВт | 399.2 кВт |
| Габариты (LxHxD) | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 2374x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 |
| Звуковая мощность Lw | 76 дБ(А) | 78 дБ(А) | 78 дБ(А) | 79 дБ(А) | 79 дБ(А) | 81 дБ(А) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 82 дБ(А) | 85 дБ(А) | 82 дБ(А) | 90 дБ(А) | 84 дБ(А) | 85 дБ(А) | 86 дБ(А) | 88 дБ(А) | 88 дБ(А) | 88 дБ(А) | 91 дБ(А) | 93 дБ(А) | 89 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 72 дБ(А) | 74 дБ(А) | 74 дБ(А) | 75 дБ(А) | 75 дБ(А) | 77 дБ(А) | 79 дБ(А) | 81 дБ(А) | 81 дБ(А) | 78 дБ(А) | 81 дБ(А) | 78 дБ(А) | 86 дБ(А) | 80 дБ(А) | 81 дБ(А) | 82 дБ(А) | 84 дБ(А) | 84 дБ(А) | 84 дБ(А) | 87 дБ(А) | 89 дБ(А) | 85 дБ(А) |
| ESEER | 5.34 | 5.14 | 5.46 | 5.31 | 5.57 | 5.43 | 5.39 | 5.39 | 5.46 | 5.77 | 5.55 | 5.75 | 5.41 | 5.96 | 5.86 | 5.75 | 6.15 | 6.03 | 6 | 5.69 | 5.77 | 5.89 |
| Сторона потребителя: Т воды 12/7°C, сторона источника: Т воды 15/10°C | ||||||||||||||||||||||
| SCOP | 4.59 | 4.52 | 4.67 | 4.65 | 4.77 | 4.71 | 4.66 | 4.69 | 4.75 | 4.91 | 4.81 | 4.89 | 4.75 | 5.01 | 4.89 | 4.9 | 5.05 | 5.1 | 5.08 | 4.94 | 4.97 | 5.14 |
| COP | 4.46 | 4.34 | 4.5 | 4.44 | 4.57 | 4.48 | 4.56 | 4.44 | 4.56 | 4.54 | 4.56 | 4.49 | 4.52 | 4.64 | 4.55 | 4.58 | 4.76 | 4.71 | 4.66 | 4.61 | 4.58 | 4.74 |
| Итоговая потребляемая мощность | 13.4 кВт | 16 кВт | 17.7 кВт | 20.1 кВт | 22.6 кВт | 25.7 кВт | 30.1 кВт | 35.3 кВт | 38.3 кВт | 39.6 кВт | 41.8 кВт | 45.5 кВт | 53.6 кВт | 50.4 кВт | 55.6 кВт | 60 кВт | 67.7 кВт | 74.8 кВт | 82 кВт | 94 кВт | 106 кВт | 115.9 кВт |
| Габариты (LxHxD) | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 2374x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 |
| Теплопроизводительность | 59.6 кВт | 69.4 кВт | 79.5 кВт | 89.1 кВт | 103.2 кВт | 115.3 кВт | 137.4 кВт | 156.8 кВт | 174.3 кВт | 179.4 кВт | 190.5 кВт | 204.4 кВт | 242.4 кВт | 233.7 кВт | 252.8 кВт | 274.7 кВт | 322.2 кВт | 352.2 кВт | 382.4 кВт | 433.7 кВт | 485 кВт | 549.2 кВт |
| Звуковая мощность Lw | 76 дБ(А) | 78 дБ(А) | 78 дБ(А) | 79 дБ(А) | 79 дБ(А) | 81 дБ(А) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 82 дБ(А) | 85 дБ(А) | 82 дБ(А) | 90 дБ(А) | 84 дБ(А) | 85 дБ(А) | 86 дБ(А) | 88 дБ(А) | 88 дБ(А) | 88 дБ(А) | 91 дБ(А) | 93 дБ(А) | 89 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 72 дБ(А) | 74 дБ(А) | 74 дБ(А) | 75 дБ(А) | 75 дБ(А) | 77 дБ(А) | 79 дБ(А) | 81 дБ(А) | 81 дБ(А) | 78 дБ(А) | 81 дБ(А) | 78 дБ(А) | 86 дБ(А) | 80 дБ(А) | 81 дБ(А) | 82 дБ(А) | 84 дБ(А) | 84 дБ(А) | 84 дБ(А) | 87 дБ(А) | 89 дБ(А) | 85 дБ(А) |
| Охлаждение: Темп. технической воды 12/7°C, Темп. обратной воды 40/45°C | ||||||||||||||||||||||
| Итоговая потребляемая мощность | 13.2 кВт | 15.7 кВт | 17.6 кВт | 19.7 кВт | 22.3 кВт | 25.5 кВт | 29.8 кВт | 34.8 кВт | 37.8 кВт | 39.1 кВт | 41.2 кВт | 45.1 кВт | 52.8 кВт | 50 кВт | 55 кВт | 59.3 кВт | 67.1 кВт | 74.1 кВт | 81.3 кВт | 93 кВт | 104.5 кВт | 114.9 кВт |
| Холодопроизводительность | 42.3 кВт | 49 кВт | 56.7 кВт | 63.5 кВт | 73.9 кВт | 82.4 кВт | 98.7 кВт | 111.6 кВт | 125.2 кВт | 128.2 кВт | 137 кВт | 146.1 кВт | 174 кВт | 167.9 кВт | 181.2 кВт | 197.8 кВт | 234 кВт | 255.5 кВт | 277 кВт | 313.4 кВт | 350.3 кВт | 399.2 кВт |
| Габариты (LxHxD) | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 2374x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 | 3130x1990x877 |
| Теплопроизводительность | 54.8 кВт | 63.8 кВт | 73.2 кВт | 82 кВт | 94.8 кВт | 106.3 кВт | 126.6 кВт | 144.1 кВт | 160.5 кВт | 164.7 кВт | 175.4 кВт | 188.2 кВт | 223.3 кВт | 214.6 кВт | 232.4 кВт | 253 кВт | 297 кВт | 324.9 кВт | 352.8 кВт | 400.1 кВт | 447.7 кВт | 506.1 кВт |
| Итоговый COP | 7.33 | 7.16 | 7.38 | 7.38 | 7.56 | 7.4 | 7.57 | 7.34 | 7.55 | 7.5 | 7.58 | 7.42 | 7.52 | 7.65 | 7.51 | 7.6 | 7.91 | 7.83 | 7.75 | 7.67 | 7.63 | 7.88 |
| Звуковая мощность Lw | 76 дБ(А) | 78 дБ(А) | 78 дБ(А) | 79 дБ(А) | 79 дБ(А) | 81 дБ(А) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 82 дБ(А) | 85 дБ(А) | 82 дБ(А) | 90 дБ(А) | 84 дБ(А) | 85 дБ(А) | 86 дБ(А) | 88 дБ(А) | 88 дБ(А) | 88 дБ(А) | 91 дБ(А) | 93 дБ(А) | 89 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 72 дБ(А) | 74 дБ(А) | 74 дБ(А) | 75 дБ(А) | 75 дБ(А) | 77 дБ(А) | 79 дБ(А) | 81 дБ(А) | 81 дБ(А) | 78 дБ(А) | 81 дБ(А) | 78 дБ(А) | 86 дБ(А) | 80 дБ(А) | 81 дБ(А) | 82 дБ(А) | 84 дБ(А) | 84 дБ(А) | 84 дБ(А) | 87 дБ(А) | 89 дБ(А) | 85 дБ(А) |
HiRef MSW
Оборудование серии MSW представляют собой многофункциональные тепловые насосы с водяным охлаждением и спиральными компрессорами, предназначенные как для бытового, так и для промышленного использования. Оно гарантирует широкие возможности по конфигурации, как с точки зрения аксессуаров, так и с точки зрения контура охлаждения.
Максимальная эффективность при частичных нагрузках
Тщательный выбор компонентов позволяет получить высокую эффективность при частичных нагрузках; это, прежде всего, благодаря использованию спиральных компрессоров и использованию расширительных клапанов с электронным управлением (по одному на контур), оптимизированных для отслеживания динамики холодильной нагрузки во всех условиях использования. Кожухотрубный теплообменник также обеспечивает низкий перепад температур между водой и хладагентом во время работы, что способствует повышению эффективности теплообмена.
Широкие возможности по конфигурации фреонового контура
Одной из основных сильных сторон серии MSW является возможность по широкой конфигурации фреонового контура, который в зависимости от типоразмера оборудования и особых требований может состоять из: двух сдвоенных компрессоров (тандем) в одном контуре для обеспечения эффективности при частичных нагрузках; четырёх сдвоенных компрессоров (два тандем) в двух контурах для обеспечения резервирования системы и эффективности при частичных нагрузках;
Внимание к деталям и требованиям к низкому уровню шума
Спиральные компрессоры, которые являются основным источником шума оборудования, могут быть установлены на резиновые антивибрационные опоры, гасящей вибрации, оснащены специальным звукоизолирующими кожухами и помещены в специальный отсек, покрытый звукопоглощающим материалом. Таким образом, шум и вибрация оборудования значительно снижаются во всех рабочих точках.
Больше свободного места в тепловых насосах
Применение компактных пластинчатых теплообменников, развёрнутых к правой боковой панели оборудования, обеспечивая тем самым полное использование внутреннего пространства и, как следствие, меньшую занимаемую площадь самого оборудования.
Оборудование серии MSW представляют собой многофункциональные тепловые насосы с водяным охлаждением и спиральными компрессорами, предназначенные как для бытового, так и для промышленного использования. Оно гарантирует широкие возможности по конфигурации, как с точки зрения аксессуаров, так и с точки зрения контура охлаждения. Все типоразмеры оборудования серии MSW могут быть подключены как к 2-трубной, так и с 4-трубной системам. В первом случае гарантируется производство горячей или холодной воды на стороне первичной системы с одновременным производством горячей воды на стороне полной рекуперации, во втором случае гарантируется одновременное производство горячей и холодной воды для нагрева и охлаждения. Многочисленные доступные конфигурации охлаждения, которые предлагают одноконтурные и двухконтурные решения с компрессорами в тандемном расположении , обеспечивают максимальную эффективность даже при частичных нагрузках и оптимизированном резервировании . Ассортимент MSW предназначен для эффективного удовлетворения любых требований.
Режимы работы с 2-трубной системой: режим охлаждения, режим нагрева, режим подготовки воды для бытового водоснабжения, охлаждение + вода для бытового водоснабжения
Режимы работы с 4-трубной системой: режим охлаждения, режим нагрева, охлаждение + нагрев.
