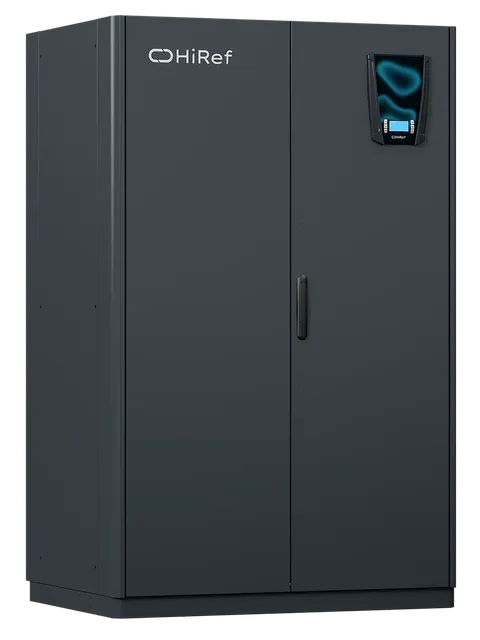

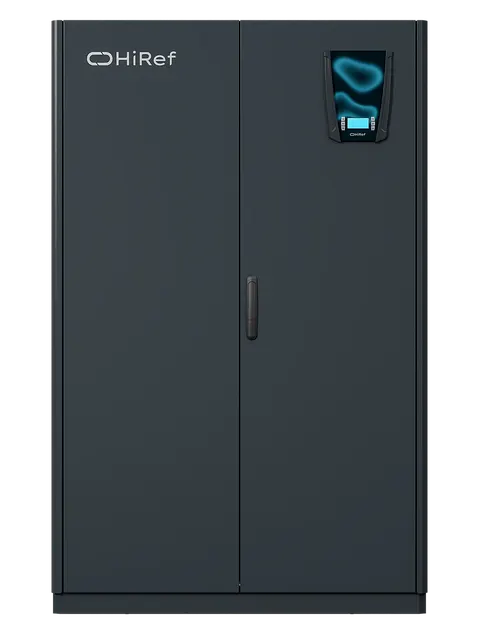

HiRef TRF DX F

Name: HiRef TRF DX F — Системы кондиционирования ЦОД с водяным охлаждением конденсатора и системой косвенного свободного охлаждения
Brand: HiRef
SKU: TRF DX F

Системы кондиционирования ЦОД с водяным охлаждением конденсатора и системой косвенного свободного охлаждения

Cooling22.9–149.9 kW

Supplied to order — the manager will confirm the lead time

Request a quote Ask on WhatsApp

+7 777 606 00 22

The price depends on volume and configuration — we send a quote within one working day.

Capacity and efficiency

Cooling: 22.9–149.9 kW
Холодопроизводительность серии: 22.9–149.9 кВт

Design and dimensions

Технологии: Хладагент с низким GWP, Интерфейс с множеством протоколов, Спиральные компрессоры
Технологии (продолжение): EC радиальные вентиляторы, Регулирование вентиляторов по modbus, Быстрый перезапуск
Технологии (продолжение): Встроенный увлажнитель, Пластинчатый теплообменник

Other

Тип системы: Воздух/Вода
Исполнения: Только охлаждение, Подача Вверх, Подача вниз, Фронтальная подача, Свободное охлаждение
Опция: Хладагент R410A или R513A
Опция: EC вентиляторы
Опция: Спиральные On/Off компрессоры
Опция: Усовершенствованное программируемое микропроцессорное управление входит в стандарт
Опция: Контроль температуры с помощью систем нагрева и подогрева с использованием электрических нагревателей
Опция: Контроль влажности за счет осушения и увлажнения
Опция: Широкий выбор аксессуаров, включая базовые модули, пленумы для воздуховодов
Опция: Воздушный фильтр класса G3 входит в стандартную комплектацию. Воздушные фильтры G4, M5, F7 (по запросу)
Опция: Двойной ввод питания с автоматическим переключением (по запросу)
Опция: Регулирование воздушного потока в режиме постоянного расхода (контроль воздушного потока) или постоянного перепада…
Опция: Электронные расширительные клапаны

Manufacturer data for every size in the series. Scroll the table sideways. We will pick the right size for your project — send a request.

TRF DX F	0241	0261	0291	0331	0361	0391	0441	0481	0521	0382	0432	0492	0532	0602	0632	0682	0762	0802	0872	0962	1204	1304
Расход воздуха	8000 м³/ч	8000 м³/ч	8000 м³/ч	10800 м³/ч	10800 м³/ч	10800 м³/ч	10800 м³/ч	15500 м³/ч	15500 м³/ч	15500 м³/ч	15000 м³/ч	15500 м³/ч	15500 м³/ч	15500 м³/ч	18600 м³/ч	18600 м³/ч	18600 м³/ч	24500 м³/ч	24500 м³/ч	24500 м³/ч	31800 м³/ч	31800 м³/ч
Уровень звукового давления в свободном пространстве на расстоянии 2 м	61 дБ(А)	62 дБ(А)	62 дБ(А)	65 дБ(А)	65 дБ(А)	65 дБ(А)	65 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	65 дБ(А)	65 дБ(А)	65 дБ(А)	69 дБ(А)	69 дБ(А)	69 дБ(А)	66 дБ(А)	66 дБ(А)
Габариты [LxHxD]	1010x2000x890 мм	1010x2000x890 мм	1010x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	2020x2000x890 мм	2020x2000x890 мм	2020x2000x890 мм	2510x2000x890 мм	2510x2000x890 мм	2510x2000x890 мм	3160x2000x960 мм	3160x2000x960 мм
Источник питания	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz
Количество контуров	1	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2	2	2	2	2
Количество компрессоров	1	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2	2	2	4	4
R410A - Входящий воздух 30°C - 35% / Вода 40°C - 47°C / Вода в режиме FC 12°C / Гликоль 30%
Холодопроизводительность	26 кВт	28.4 кВт	31.4 кВт	36 кВт	38.7 кВт	42.7 кВт	46.1 кВт	51.5 кВт	55.9 кВт	42.5 кВт	47.9 кВт	51.8 кВт	57.7 кВт	62.1 кВт	69.1 кВт	74.5 кВт	81.2 кВт	88.3 кВт	97.7 кВт	103.3 кВт	125.2 кВт	136.3 кВт
SHR	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
EER	4.38	4.45	4.14	4.83	4.61	4.47	4.23	4.75	4.57	5.06	4.76	4.35	4.55	4.12	4.68	4.47	4.24	4.62	4.48	4.19	4.07	3.93
Холодопроизводительность свободного охлаждения	24 кВт	24.7 кВт	25.5 кВт	32.4 кВт	33.4 кВт	34.4 кВт	35.3 кВт	47.9 кВт	49.3 кВт	43.8 кВт	45.1 кВт	49.3 кВт	49.3 кВт	50.7 кВт	57.5 кВт	60.8 кВт	62.5 кВт	77.9 кВт	80.1 кВт	82.3 кВт	109.6 кВт	109.6 кВт
SHR свободного охлаждения	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Итоговая потребляемая мощность	7.1 кВт	7.5 кВт	8.7 кВт	9 кВт	9.9 кВт	11.1 кВт	12.4 кВт	13.5 кВт	14.9 кВт	11.1 кВт	12.6 кВт	14.6 кВт	15.4 кВт	17.7 кВт	18 кВт	19.9 кВт	22.4 кВт	24.4 кВт	27.1 кВт	29.9 кВт	36.3 кВт	40.2 кВт
R410A - Входящий воздух 35°C - 30% / Вода 40°C - 47°C / Вода в режиме FC 17°C / Гликоль 30%
Холодопроизводительность	28.8 кВт	31.4 кВт	34.5 кВт	39.9 кВт	42.9 кВт	47 кВт	50.7 кВт	57.2 кВт	61.8 кВт	47 кВт	53.1 кВт	57.6 кВт	63.9 кВт	68.9 кВт	76.7 кВт	82.6 кВт	90.1 кВт	98.4 кВт	108.1 кВт	114.3 кВт	137.8 кВт	149.9 кВт
SHR	1	1	1	0.98	1	0.99	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
EER	4.85	4.98	4.59	5.41	5.17	4.94	4.67	5.34	5.07	5.61	5.29	4.83	5.1	4.61	5.23	5.01	4.71	5.18	4.97	4.65	4.49	4.34
Холодопроизводительность свободного охлаждения	25.6 кВт	26.3 кВт	26.4 кВт	34.5 кВт	34.5 кВт	35.7 кВт	36.6 кВт	50.9 кВт	50.9 кВт	46.9 кВт	47.9 кВт	50.9 кВт	50.9 кВт	53.9 кВт	61.1 кВт	62.7 кВт	63 кВт	80.4 кВт	82.6 кВт	85.2 кВт	112.7 кВт	113.3 кВт
SHR свободного охлаждения	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Итоговая потребляемая мощность	7.1 кВт	7.4 кВт	8.7 кВт	8.9 кВт	9.8 кВт	11 кВт	12.4 кВт	13.4 кВт	14.9 кВт	11.1 кВт	12.6 кВт	14.6 кВт	15.2 кВт	17.6 кВт	17.9 кВт	19.8 кВт	22.4 кВт	24.3 кВт	27 кВт	29.9 кВт	36.2 кВт	40 кВт
R410A - Входящий воздух 24°C - 50% / Вода 40°C - 45°C / Вода в режиме FC 7°C / Гликоль 30%
Холодопроизводительность	22.9 кВт	25.7 кВт	28.9 кВт	32 кВт	34.9 кВт	39.1 кВт	42.9 кВт	46.2 кВт	50.8 кВт	37.1 кВт	41.8 кВт	45.8 кВт	52.5 кВт	57.6 кВт	62.3 кВт	68.7 кВт	75.9 кВт	80.1 кВт	89.6 кВт	96.7 кВт	115.4 кВт	128.4 кВт
SHR	1	0.95	0.89	0.97	1	0.89	0.87	1	0.96	1	1	1	0.94	0.88	0.94	0.91	0.85	0.98	0.88	0.87	0.89	0.85
EER	4.01	4.16	3.95	4.42	4.28	4.24	4.08	4.39	4.29	4.58	4.33	4	4.28	3.96	4.35	4.25	4.12	4.33	4.25	4.07	3.88	3.81
Холодопроизводительность свободного охлаждения	24.6 кВт	26.9 кВт	28 кВт	33.3 кВт	34.8 кВт	37.8 кВт	40.8 кВт	52.1 кВт	52.1 кВт	44.9 кВт	46.2 кВт	52.1 кВт	54.2 кВт	58.5 кВт	62.5 кВт	67.6 кВт	70.2 кВт	85.7 кВт	89.1 кВт	92.5 кВт	124.5 кВт	133.3 кВт
SHR свободного охлаждения	0.9	0.86	0.84	0.9	0.88	0.84	0.81	0.86	0.86	1	0.91	0.86	0.84	0.81	0.86	0.82	0.81	0.84	0.82	0.81	0.79	0.77
Итоговая потребляемая мощность	6.8 кВт	7.3 кВт	8.4 кВт	8.8 кВт	9.7 кВт	10.7 кВт	12 кВт	13.2 кВт	14.5 кВт	10.8 кВт	12.2 кВт	14.1 кВт	15 кВт	17.2 кВт	17.6 кВт	19.4 кВт	21.7 кВт	23.8 кВт	26.4 кВт	29.1 кВт	35.2 кВт	39.2 кВт
R513A - Входящий воздух 30°C - 35% / Вода 40°C - 47°C / Вода в режиме FC 12°C / Гликоль 30%
Холодопроизводительность	24 кВт	26.3 кВт	28 кВт	34 кВт	38 кВт	—	—	43.2 кВт	—	—	49.6 кВт	52.8 кВт	56.8 кВт	—	66.6 кВт	75.1 кВт	—	80.9 кВт	—	—	95.8 кВт	112.7 кВт
SHR	1	1	1	1	1	N/A	N/A	1	N/A	N/A	1	1	1	N/A	1	1	N/A	1	N/A	N/A	0.98	1
EER	4.55	4.25	4.01	4.27	3.97	N/A	N/A	4.56	N/A	N/A	4.74	4.3	4.16	N/A	4.31	4.07	N/A	4.34	N/A	N/A	4.51	4.02
Холодопроизводительность свободного охлаждения	24.5 кВт	25.2 кВт	26 кВт	34.1 кВт	35.1 кВт	—	—	47.4 кВт	—	—	48.9 кВт	50.3 кВт	51.8 кВт	—	62.1 кВт	62.1 кВт	—	77.3 кВт	—	—	97.3 кВт	103.3 кВт
SHR свободного охлаждения	1	1	1	1	1	—	—	1	—	—	1	1	1	—	1	1	—	1	—	—	1	1
Итоговая потребляемая мощность	6.5 кВт	7.4 кВт	8.2 кВт	9.6 кВт	11.2 кВт	—	—	12.3 кВт	—	—	13.3 кВт	15.1 кВт	16.5 кВт	—	18.9 кВт	22 кВт	—	24.5 кВт	—	—	28.3 кВт	35.1 кВт
R513A - Входящий воздух 35°C - 30% / Вода 40°C - 47°C / Вода в режиме FC 17°C / Гликоль 30%
Холодопроизводительность	26.8 кВт	29.3 кВт	31.3 кВт	37.9 кВт	42.5 кВт	—	—	48.7 кВт	—	—	55.8 кВт	59.2 кВт	63.4 кВт	—	74.3 кВт	83.5 кВт	—	90.9 кВт	—	—	108 кВт	126 кВт
SHR	1	1	1	0.99	1	N/A	N/A	1	N/A	N/A	1	1	1	N/A	1	1	N/A	1	N/A	N/A	1	1
EER	5.03	4.68	4.42	4.69	4.41	N/A	N/A	5.06	N/A	N/A	5.26	4.76	4.58	N/A	4.75	4.47	N/A	4.82	N/A	N/A	5.03	4.44
Холодопроизводительность свободного охлаждения	25.4 кВт	26.1 кВт	26.9 кВт	35.3 кВт	36.2 кВт	—	—	50.6 кВт	—	—	52 кВт	53.4 кВт	54.9 кВт	—	64.1 кВт	65.8 кВт	—	80 кВт	—	—	103.8 кВт	109.6 кВт
SHR свободного охлаждения	1	1	1	1	1	—	—	1	—	—	1	1	1	—	1	1	—	1	—	—	1	1
Итоговая потребляемая мощность	6.6 кВт	7.5 кВт	8.3 кВт	9.7 кВт	11.3 кВт	—	—	12.5 кВт	—	—	13.4 кВт	15.3 кВт	16.7 кВт	—	19.2 кВт	22.2 кВт	—	24.7 кВт	—	—	28.5 кВт	35.4 кВт

HiRef TRF DX F

Максимальная энергоэффективность
В периоды, когда воздух снаружи холоднее, чем теплый воздух внутри центра обработки данных, холодная вода, производимая сухим охладителем, напрямую подаётся в теплообменник, который может обеспечить частичную или полную требуемую холодопроизводительность. Перед возвращением жидкости в сухой охладитель она проходит через пластинчатый теплообменник, для отвода тепла от компрессора. Весь процесс регулируется 3-ходовым клапаном, напрямую управляемым программным обеспечением HiRef, которое максимально эффективно управляет естественным охлаждения и контролирует работу контура охлаждения. Таким образом, значительно снижается нагрузка на компрессор. В дальнейшем компрессор выключается, когда оборудование выходит на режим полного естественного охлаждения, что приводит к значительному снижению PUE системы.
Безопасность в серверной
Все модели серии TREF DX F оснащены теплообменниками с гидрофильным покрытием. Благодаря данному покрытию совместно с регулированием скорости воздушного потока обеспечивается сбор и отвод конденсата во время процесса осушения, предотвращая унос капель влаги внутрь и наружу оборудования.
Лёгкий доступ для проведения технического обслуживания.
Оборудование спроектировано так, чтобы обеспечить фронтальный доступ к его компонентам. Это значительно упрощает плановое техническое обслуживание.
Эффективность
Производительность, надежность и эффективность оборудования HiRef гарантируются за счет использования компонентов самого высокого качества и продуманной внутренней и внешней компоновки.
Зелёные технологии
HiRef постоянно занимается поиском хладагентов, оказывающих меньшее воздействие на окружающую среду. Использование хладагентов ASHRAE класса A1, нетоксичных и невоспламеняющихся, имеет важное значение для применения оборудования.
Два контура
Двухконтурные версии оборудования доступны уже при малых уровнях холодопроизводительности. Это решение предлагает максимальное резервирование оборудования и обеспечивает непрерывность работы при обслуживании, более точное поддержание холодопроизводительности и меньшее энергопотребление при частичной нагрузке центра обработки данных.

Периметральные кондиционеры серии TREF DX F с водяным охлаждением конденсатора на базе спиральных on/off компрессоров могут эксплуатироваться в режиме косвенного свободного охлаждения. В оборудовании конфигурации F вода из сухого охладителя используется как в качестве источника холода для свободного охлаждения, так и в качестве теплоносителя для охлаждения фреонового контура. Серия TREF представляют собой моноблочные агрегаты, внутри которых сосредоточен весь холодильный контур, охлаждение которого осуществляется через паяный пластинчатый теплообменник из нержавеющей стали AISI 304.
