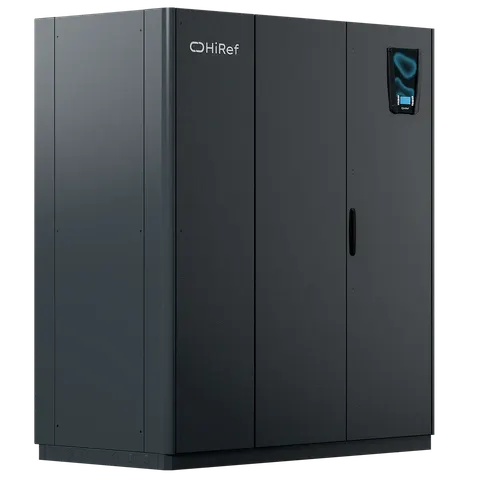

HiRef TRF CW

Name: HiRef TRF CW — Системы кондиционирования ЦОД на охлажденной воде
Brand: HiRef
SKU: TRF CW

Системы кондиционирования ЦОД на охлажденной воде

Новые кондиционеры на охлаждённой воде серии TRF CW особенно подходят для ИТ-объектов, где необходим постоянный контроль температуры и расхода воздуха.

Cooling33.4–257.1 kW

Supplied to order — the manager will confirm the lead time

Request a quote Ask on WhatsApp

+7 777 606 00 22

The price depends on volume and configuration — we send a quote within one working day.

Capacity and efficiency

Cooling: 33.4–257.1 kW
Холодопроизводительность серии: 33.4–257.1 кВт

Design and dimensions

Технологии: Интерфейс с множеством протоколов, EC радиальные вентиляторы, Регулирование вентиляторов по modbus
Технологии (продолжение): Клапаны не зависящие от давления (PICV), Быстрый перезапуск, Встроенный увлажнитель
Технологии (продолжение): Теплообменник с изменяемой геометрией (Flexy), Два контура

Other

Тип системы: Охлаждённая вода
Исполнения: Подача Вверх, Подача вниз, Фронтальная подача, Только охлаждение
Опция: Контроль температуры с помощью систем нагрева и подогрева с использованием электрических нагревателей и/или…
Опция: Контроль влажности за счет осушения и увлажнения
Опция: Регулирование скорости вращения вентилятора в зависимости от тепловой нагрузки (постоянный перепад температур ΔT)
Опция: Гидравлические подключения внизу оборудования
Опция: Широкий выбор аксессуаров, включая базовые модули, пленумы для воздуховодов
Опция: Воздушный фильтр класса G3 входит в стандартную комплектацию. Воздушные фильтры G4, M5, F7 (по запросу)
Опция: Двойной ввод питания с автоматическим переключением (по запросу)
Опция: Двойные панели только для фронтальных дверей или для всего оборудования (по запросу)
Опция: Мгновенное считывание показаний расхода воды, температуры воды на входе и выходе или холодопроизводительности (по…

Manufacturer data for every size in the series. Scroll the table sideways. We will pick the right size for your project — send a request.

TRF CW	040A	060A	070A	080A	090A	100A	110A	130A	170A	240A	040B	060B	070B	080B	090B	100B	110B	130B	170B	240B	040C	060C	070C	080C	090C	100C	110C	130C	170C	240C	150A	180A	210A	150B	180B	210B	150C	180C	210C
Расход воздуха	10700 м³/ч	10700 м³/ч	14500 м³/ч	14500 м³/ч	18000 м³/ч	18000 м³/ч	24000 м³/ч	24000 м³/ч	18000 м³/ч	31000 м³/ч	10700 м³/ч	10700 м³/ч	14500 м³/ч	14500 м³/ч	18000 м³/ч	18000 м³/ч	24000 м³/ч	24000 м³/ч	18000 м³/ч	31000 м³/ч	10700 м³/ч	10700 м³/ч	14500 м³/ч	14500 м³/ч	18000 м³/ч	18000 м³/ч	24000 м³/ч	24000 м³/ч	18000 м³/ч	31000 м³/ч	18000 м³/ч	24000 м³/ч	24000 м³/ч	18000 м³/ч	24000 м³/ч	24000 м³/ч	18000 м³/ч	24000 м³/ч	24000 м³/ч
Питание вентиляторов	1.2 кВт	1.5 кВт	1.9 кВт	2.2 кВт	2.4 кВт	2.6 кВт	3.1 кВт	3.4 кВт	4.9 кВт	7.4 кВт	1.2 кВт	1.5 кВт	1.9 кВт	2.2 кВт	2.4 кВт	2.6 кВт	3.1 кВт	3.4 кВт	4.9 кВт	7.4 кВт	1.2 кВт	1.5 кВт	1.9 кВт	2.2 кВт	2.4 кВт	2.6 кВт	3.1 кВт	3.4 кВт	4.9 кВт	7.4 кВт	4.5 кВт	5.2 кВт	5.7 кВт	4.5 кВт	5.2 кВт	5.7 кВт	4.5 кВт	5.2 кВт	5.7 кВт
Уровень звукового давления в свободном пространстве на расстоянии 2 м	61 дБ(А)	61 дБ(А)	67 дБ(А)	67 дБ(А)	72 дБ(А)	72 дБ(А)	66 дБ(А)	67 дБ(А)	72 дБ(А)	71 дБ(А)	61 дБ(А)	61 дБ(А)	67 дБ(А)	67 дБ(А)	72 дБ(А)	72 дБ(А)	66 дБ(А)	67 дБ(А)	72 дБ(А)	71 дБ(А)	61 дБ(А)	61 дБ(А)	67 дБ(А)	67 дБ(А)	72 дБ(А)	72 дБ(А)	66 дБ(А)	67 дБ(А)	72 дБ(А)	71 дБ(А)	71 дБ(А)	69 дБ(А)	70 дБ(А)	71 дБ(А)	69 дБ(А)	70 дБ(А)	71 дБ(А)	69 дБ(А)	70 дБ(А)
Габариты [LxHxD]	1010x2000x890 мм	1010x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	2020x2000x890 мм	2020x2000x890 мм	2510x2000x890 мм	3160x2000x960 мм	1010x2000x890 мм	1010x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	2020x2000x890 мм	2020x2000x890 мм	2510x2000x890 мм	3160x2000x960 мм	1010x2000x890 мм	1010x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	2020x2000x890 мм	2020x2000x890 мм	2510x2000x890 мм	3160x2000x960 мм	2510x2000x890 мм	3160x2000x890 мм	3160x2000x890 мм	2510x2000x890 мм	3160x2000x890 мм	3160x2000x890 мм	2510x2000x890 мм	3160x2000x890 мм	3160x2000x890 мм
Источник питания	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz

TRF CW	040A	060A	070A	080A	090A	100A	110A	130A	170A	240A	150A	180A	210A
Температура воздуха 30°C - 35% / Температура воды, Вход 10°C Выход 15°C
Холодопроизводительность	43.3 кВт	59.6 кВт	67.9 кВт	80.8 кВт	89.9 кВт	104 кВт	112.3 кВт	133.7 кВт	172.7 кВт	236.3 кВт	148.4 кВт	185.2 кВт	219.7 кВт
SHR	1.00	0.99	1	0.99	1	0.97	1	0.99	0.99	0.94	1	1	0.98
EER	35.36	41.06	35.05	37.33	36.82	39.84	36.66	39.41	35.11	32.01	33.18	35.86	38.25
Температура воздуха 35°C - 30% / Температура воды, Вход 15°C Выход 20°C
Холодопроизводительность	43.7 кВт	58.6 кВт	68.2 кВт	80.2 кВт	89.3 кВт	102.3 кВт	112.9 кВт	133.9 кВт	172.9 кВт	237.5 кВт	145.8 кВт	182 кВт	215.9 кВт
SHR	1	1	1	1	1	1	1	1	1	1	1	1	1
EER	35.65	40.36	35.22	37.03	36.57	39.16	36.84	39.46	35.16	32.17	32.61	35.24	37.6
Температура воздуха 24°C - 50% / Температура воды, Вход 7°C Выход 12°C
Холодопроизводительность	38.1 кВт	58 кВт	64.4 кВт	80.8 кВт	85.3 кВт	105.5 кВт	103.1 кВт	137.2 кВт	177.2 кВт	257.1 кВт	137.8 кВт	172 кВт	226.9 кВт
SHR	0.86	0.79	0.82	0.78	0.81	0.77	0.83	0.77	0.77	0.74	0.82	0.82	0.76
EER	31.07	39.97	33.28	37.31	34.93	40.41	33.65	40.43	36.02	34.82	30.81	33.3	39.51

TRF CW	040B	060B	070B	080B	090B	100B	110B	130B	170B	240B	150B	180B	210B
Температура воздуха 30°C - 35% / Температура воды Вход 10°C Выход 18°C
Холодопроизводительность	38.9 кВт	55.2 кВт	63.3 кВт	74.8 кВт	82.4 кВт	98.4 кВт	104.8 кВт	126.3 кВт	163.1 кВт	229.5 кВт	135.3 кВт	169 кВт	203.6 кВт
SHR	1	1	1	1	1	1	1	1	1	0.96	1	1	1
EER	31.69	38	32.69	34.54	33.73	37.69	34.19	37.2	33.15	31.08	30.27	32.71	35.45
Температура воздуха 35°C - 30% / Температура воды Вход 15°C Выход 23°C
Холодопроизводительность	39.1 кВт	55 кВт	63.4 кВт	75.3 кВт	82.4 кВт	98.1 кВт	104.9 кВт	125.9 кВт	162.6 кВт	228.4 кВт	135.5 кВт	169.2 кВт	203 кВт
SHR	1	1	1	1	1	1	1	1	1	1	1	1	1
EER	31.89	37.91	32.74	34.8	33.74	37.56	34.24	37.1	33.06	30.94	30.31	32.76	35.36

TRF CW	040C	060C	070C	080C	090C	100C	110C	130C	170C	240C	150C	180C	210C
Температура воздуха 30°C - 35% / Температура воды Вход 10°C Выход 22°C
Холодопроизводительность	33.4 кВт	49.8 кВт	54.4 кВт	67.5 кВт	73.2 кВт	87.6 кВт	90.1 кВт	111.8 кВт	144.4 кВт	210.2 кВт	116.3 кВт	145.2 кВт	180.3 кВт
SHR	1	1	1	1	1	1	1	1	1	1	1	1	1
EER	27.23	34.32	28.1	31.2	30	33.55	29.39	32.94	29.35	28.47	26.02	28.12	31.39
Температура воздуха 35°C - 30% / Температура воды Вход 15°C Выход 27°C
Холодопроизводительность	33.9 кВт	50.1 кВт	56.5 кВт	67.9 кВт	73.9 кВт	87.9 кВт	91 кВт	112.3 кВт	145.1 кВт	210.6 кВт	117.6 кВт	146.8 кВт	181.1 кВт
SHR	1	1	1	1	1	1	1	1	1	1	1	1	1
EER	27.67	34.49	29.17	31.35	30.24	33.68	29.7	33.1	29.49	28.52	26.29	28.41	31.54

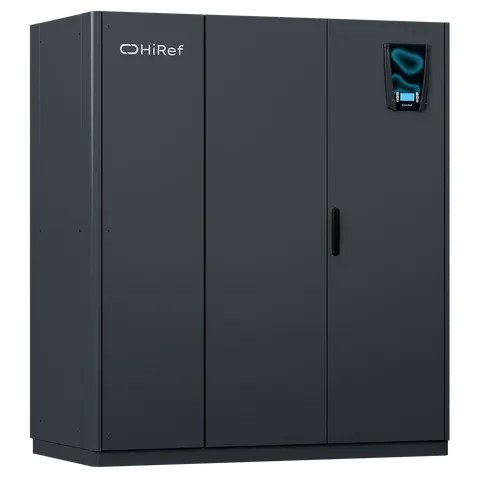

HiRef TRF CW

Лёгкий доступ для проведения технического обслуживания.
Оборудование спроектировано так, чтобы обеспечить фронтальный доступ к его компонентам. Это значительно упрощает плановое техническое обслуживание при полном соблюдении стандартов безопасности.
Управление воздушным потоком
На основе логики распределения воздуха в серверной комнате можно выбрать наиболее подходящий способ регулирования, гарантирующий постоянный поток (управление воздушным потоком) или поддержание постоянного перепада (управление по Δp); последнее особенно полезно при использовании фальшпола.
Два контура
Оборудование на охлажденной воде также доступно в двух контурном исполнении. В этой версии подача жидкости осуществляется через два независимых гидравлических контура, что обеспечивает максимальную непрерывность работы в случае отказа одного из двух контуров. Каждый контур оборудован регулирующим клапаном.
Ребристый теплообменник с гидрофильным покрытием
Все модели серии TRF CW оснащены теплообменниками с гидрофильным покрытием. Благодаря данному покрытию совместно с регулированием скорости воздушного потока обеспечивается сбор и отвод конденсата во время процесса осушения, предотвращая унос капель влаги внутрь и наружу оборудования.
Точное регулирование с помощью нескольких типов клапанов
Всё модели серии TRF CW в стандартной комплектации оснащены 2-х ходовым, для переменного расхода, или 3-х ходовым, для постоянного расхода, клапанами с сервоприводом, управляемым сигналом 0–10В, или сервоприводом с возвратной пружиной. По запросу могут быть установлены клапаны не зависящие от давления (PICV). Все вышеперечисленные типы клапанов обеспечивают максимальную точность регулировки при сохранении гидравлического баланса системы.
Новый дизайн: эффективность, гибкость и оптимизация внутреннего расположения компонентов
Внутренние пространства были полностью переработаны для лучшего распределения компонентов. Новая внутренняя компоновка включает в себя увеличенный теплообменник и современные вентиляторы для обеспечения максимального расхода воздуха и эффективности. После тщательного динамического моделирования было принято решение по увеличению фильтрующей поверхности, теперь она распределена по всей поверхности теплообменника, чтобы еще больше снизить потери давления на стороне воздушного потока.
Вентиляторы EC 2.0
Вентиляторы EC PLUG, стандартные для всего модельного ряда, позволяют изменять расход воздуха в зависимости от тепловой нагрузки. Точная регулировка позволяет эффективно использовать мощность для обеспечения воздушного потока и, как следствие, приводит к снижению PUE системы. EC вентиляторы обеспечивают расширенный диапазон регулирования скорости вращения по протоколу Modbus, а так же обладают функцией «Аварийная скорость вращения» позволяющей вентиляторам работать даже в случае неисправности контроллера.
Гарантированная гибкость
С тремя различными типами теплообменников, каждый оптимизирован для конкретного значения ΔT воды (разница в температуре воды между входом/выходом), мы обеспечиваем высокую гибкость в адаптации к системам или жидкостным охладителям, уже находящимся в работе, не ухудшая при этом охлаждающую способность:Геометрия A для ΔT = 5°CГеометрия B для ΔT = 8°CГеометрия C для ΔT = 12°C

Новые кондиционеры на охлаждённой воде серии TRF CW особенно подходят для ИТ-объектов, где необходим постоянный контроль температуры и расхода воздуха. Компоненты, используемые в оборудовании серии TRF CW, являются наиболее эффективным решением для охлаждения центров обработки данных, обеспечивая надежность, точность поддержания термогигрометрических параметров и гибкость, позволяя адаптироваться к различным условиям работы.
