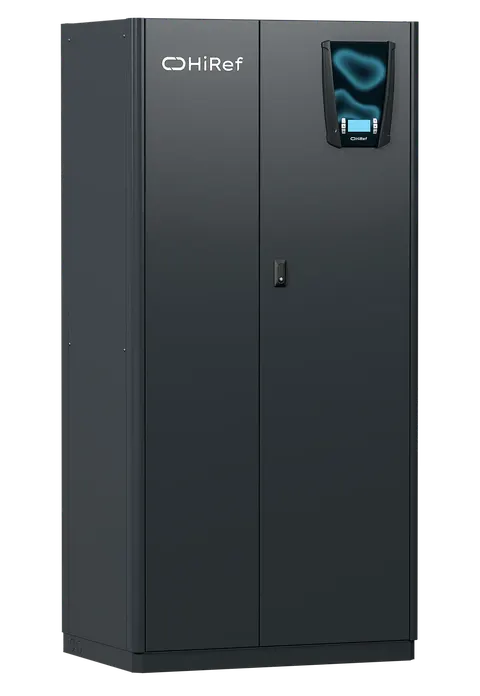

HiRef JREF DX Z R
Системы кондиционирования ЦОД на охлажденной воде
JREF Z Radial это линейка периметральных кондиционеров с водяным охлаждением конденсатора для установки по периметру ЦОД. В конфигурации Z для охлаждения конденсатора используется водопроводная вода низкой температуры или грунтовые воды (15°C).
Supplied to order — the manager will confirm the lead time
The price depends on volume and configuration — we send a quote within one working day.
Specifications
Capacity and efficiency
- Cooling
- 7.3–26.5 kW
- Холодопроизводительность серии
- 7.3–26.5 кВт
Design and dimensions
- Технологии
- Хладагент с низким GWP, Интерфейс с множеством протоколов, Спиральные компрессоры
- Технологии (продолжение)
- EC радиальные вентиляторы, Регулирование вентиляторов по modbus, Быстрый перезапуск
- Технологии (продолжение)
- Встроенный увлажнитель, Модуль подогрева горячим газом, Пластинчатый теплообменник
Other
- Тип системы
- Воздух/Вода
- Исполнения
- Только охлаждение, Подача Вверх, Подача вниз, Фронтальная подача, Водяное охлаждение конденсатора водопроводной водой
- Опция
- Хладагент R410A или R513A
- Опция
- EC вентиляторы
- Опция
- Спиральные On/Off компрессоры
- Опция
- Контроль температуры с помощью систем нагрева и подогрева с использованием электрических нагревателей и/или…
- Опция
- Контроль влажности за счет осушения и увлажнения
- Опция
- Комплект для низких температур, предназначен для оптимальной работы в случае установки оборудования в особо холодных…
- Опция
- Широкий выбор аксессуаров, включая базовые модули, пленумы для воздуховодов
- Опция
- Воздушный фильтр класса G3 входит в стандартную комплектацию. Воздушные фильтры G4, M5, F7 (по запросу)
- Опция
- Двойной ввод питания с автоматическим переключением (по запросу)
- Опция
- Регулирование воздушного потока в режиме постоянного расхода (контроль воздушного потока) или постоянного перепада…
- Опция
- Электронные расширительные клапаны
Sizes (9)
Manufacturer data for every size in the series. Scroll the table sideways. We will pick the right size for your project — send a request.
| JREF DX Z R | 0060 | 0080 | 0100 | 0110 | 0130 | 0160 | 0190 | 0205 | 0212 |
|---|---|---|---|---|---|---|---|---|---|
| Расход воздуха | 1785 м³/ч | 2150 м³/ч | 3530 м³/ч | 3530 м³/ч | 3700 м³/ч | 5100 м³/ч | 5100 м³/ч | 5100 м³/ч | 5100 м³/ч |
| Уровень звукового давления в свободном пространстве на расстоянии 2 м | 49 дБ(А) | 50 дБ(А) | 53 дБ(А) | 53 дБ(А) | 54 дБ(А) | 55 дБ(А) | 56 дБ(А) | 56 дБ(А) | 56 дБ(А) |
| Габариты [LxHxD] | 600x1875x600 мм | 600x1875x600 мм | 900x1875x600 мм | 900x1875x600 мм | 900x1875x600 мм | 900x1875x600 мм | 900x1875x600 мм | 900x1875x600 мм | 900x1875x600 мм |
| Источник питания | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz |
| Количество контуров | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| Количество компрессоров | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| Температура воздуха 30°C - Относительная влажность 35% / Вода 15°C - 30°C | |||||||||
| Холодопроизводительность | 7.8 кВт | 9.9 кВт | 12.9 кВт | 14.3 кВт | 16.8 кВт | 21.2 кВт | 24.3 кВт | 25.9 кВт | 26.5 кВт |
| SHR | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| EER | 6.39 | 6.55 | 5.73 | 5.57 | 5.37 | 6.39 | 5.97 | 5.34 | 5.14 |
| Итоговая потребляемая мощность | 1.3 кВт | 1.7 кВт | 2.5 кВт | 2.9 кВт | 3.5 кВт | 4.2 кВт | 4.9 кВт | 5.7 кВт | 6 кВт |
| Температура воздуха 24°C - Относительная влажность 50% / Вода 15°C - 30°C | |||||||||
| Холодопроизводительность | 7.3 кВт | 9.1 кВт | 11.7 кВт | 12.8 кВт | 15.7 кВт | 19.1 кВт | 22.2 кВт | 24.1 кВт | 24.5 кВт |
| SHR | 0.89 | 0.89 | 0.94 | 0.92 | 0.86 | 0.93 | 0.9 | 0.86 | 0.85 |
| EER | 5.99 | 6.07 | 5.21 | 5.01 | 5.03 | 5.8 | 5.53 | 4.99 | 4.74 |
| Итоговая потребляемая мощность | 1.3 кВт | 1.7 кВт | 2.5 кВт | 2.8 кВт | 3.5 кВт | 4.1 кВт | 4.8 кВт | 5.7 кВт | 6 кВт |
| R513A - Входящий воздух 30°C - 35% / Вода 15°C - 30°C | |||||||||
| Холодопроизводительность | 8.2 кВт | 9.4 кВт | 12 кВт | 14 кВт | 16 кВт | 19.3 кВт | 21.1 кВт | — | — |
| SHR | 1 | 1 | 1 | 1 | 1 | 1 | 1 | N/A | N/A |
| EER | 6.12 | 5.77 | 6.15 | 5.51 | 5.98 | 6.02 | 5.18 | N/A | N/A |
| Итоговая потребляемая мощность | 1.5 кВт | 1.8 кВт | 2.2 кВт | 2.8 кВт | 3.1 кВт | 4 кВт | 4.9 кВт | — | — |
| R513A - Входящий воздух 24°C - 50% / Вода 15°C - 30°C | |||||||||
| Холодопроизводительность | 7.4 кВт | 8.6 кВт | 10.4 кВт | 12.5 кВт | 14.6 кВт | 17 кВт | 18.9 кВт | — | — |
| SHR | 0.88 | 0.91 | 1 | 0.96 | 0.91 | 1 | 0.95 | N/A | N/A |
| EER | 5.58 | 5.35 | 5.57 | 5.04 | 5.52 | 5.41 | 4.88 | N/A | N/A |
| Итоговая потребляемая мощность | 1.4 кВт | 1.8 кВт | 2.2 кВт | 2.8 кВт | 3 кВт | 4 кВт | 4.7 кВт | — | — |
HiRef JREF DX Z R
JREF Z Radial это линейка периметральных кондиционеров с водяным охлаждением конденсатора для установки по периметру ЦОД. В конфигурации Z для охлаждения конденсатора используется водопроводная вода низкой температуры или грунтовые воды (15°C).
Безопасность в серверной
Все модели серии JREF Z Radial оснащены теплообменниками с гидрофильным покрытием. Благодаря данному покрытию совместно с регулированием скорости воздушного потока обеспечивается сбор и отвод конденсата во время процесса осушения, предотвращая унос капель влаги внутрь и наружу оборудования.
Вентиляторы EC
Вентиляторы EC PLUG, стандартные для всего модельного ряда, позволяют изменять расход воздуха в зависимости от тепловой нагрузки. Точная регулировка позволяет эффективно использовать мощность для обеспечения воздушного потока и, как следствие, приводит к снижению PUE системы. EC вентиляторы обеспечивают расширенный диапазон регулирования скорости вращения по протоколу Modbus, а так же обладают функцией «Аварийная скорость вращения» позволяющей вентиляторам работать даже в случае неисправности контроллера.
Эффективность
Производительность, надежность и эффективность оборудования HiRef гарантируются за счет использования компонентов самого высокого качества и продуманной внутренней и внешней компоновки.
Зелёные технологии
HiRef постоянно занимается поиском хладагентов, оказывающих меньшее воздействие на окружающую среду. Использование хладагентов ASHRAE класса A1, нетоксичных и невоспламеняющихся, имеет важное значение для применения оборудования.
Лёгкий доступ для проведения технического обслуживания.
Оборудование спроектировано так, чтобы обеспечить фронтальный доступ к его компонентам. Это значительно упрощает плановое техническое обслуживание при полном соблюдении стандартов безопасности.
JREF Z Radial это линейка периметральных кондиционеров с водяным охлаждением конденсатора для установки по периметру ЦОД. В конфигурации Z для охлаждения конденсатора используется водопроводная вода низкой температуры или грунтовые воды (15°C). Серия JREF представляет собой моноблочные агрегаты, внутри которых сосредоточен весь холодильный контур, охлаждение которого осуществляется через паяный пластинчатый теплообменник из нержавеющей стали AISI 304.
Where it is used
- Data centre
