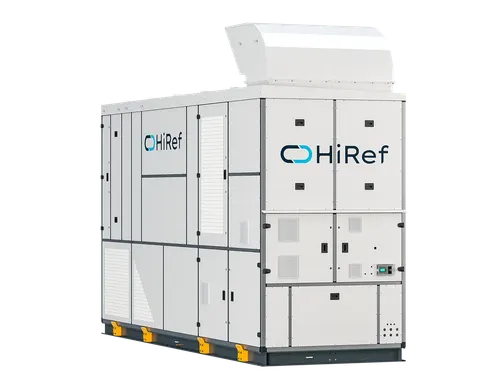

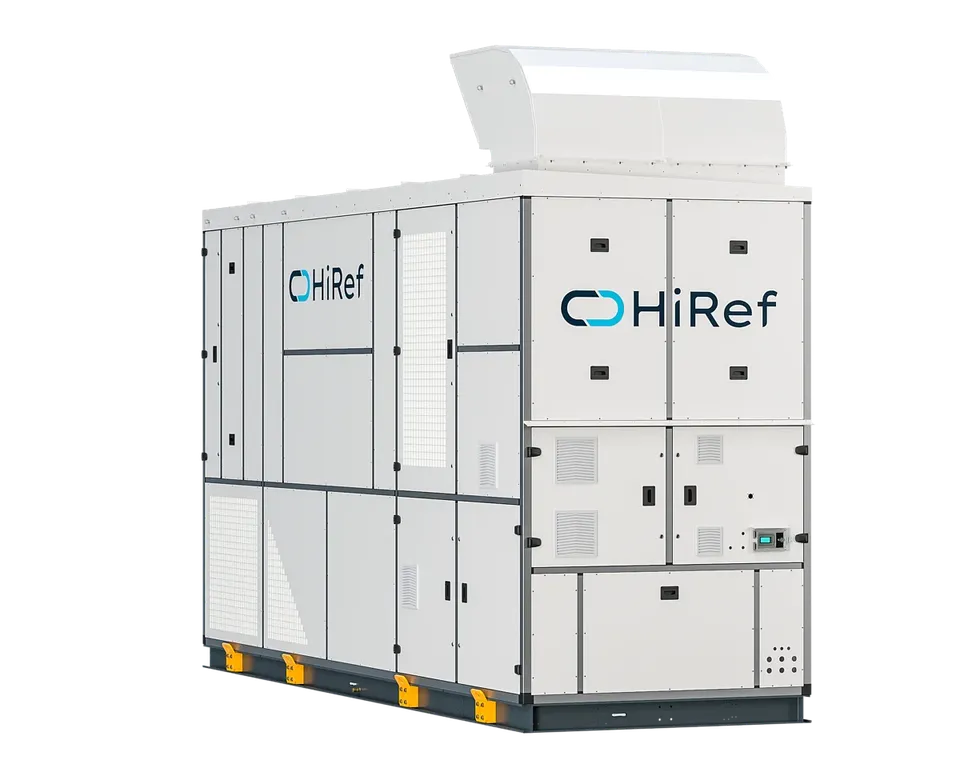

HiRef DataBatic
Системы Воздух/Воздух для центров обработки данных с адиабатикой
Комбинация системы адиабатического охлаждения с перекрестноточным рекуператором воздух/воздух линейки HDB-DataBatic позволяет продлить косвенное свободное охлаждение на несколько часов в год и распространить на несколько климатических зон. Оборудование серии HDB может опционально оснащаться дополнительно системой механического охлаждения.
Supplied to order — the manager will confirm the lead time
The price depends on volume and configuration — we send a quote within one working day.
Specifications
Capacity and efficiency
- Cooling
- 10–330 kW
- Холодопроизводительность серии
- 10–330 кВт
Design and dimensions
- Технологии
- Адиабатическое охлаждение, Интерфейс с множеством протоколов, Хладагент R744 (CO2)
- Технологии (продолжение)
- Спиральные компрессоры, EC радиальные вентиляторы, Регулирование вентиляторов по modbus
- Технологии (продолжение)
- Инверторные компрессоры, Быстрый перезапуск, Встроенный увлажнитель
- Технологии (продолжение)
- Устойчивый к коррозии материал, Обдуваемый теплообменник, Хладагент с низким GWP
Other
- Тип системы
- Воздух/Воздух
- Исполнения
- Свободное охлаждение, Только охлаждение
- Опция
- Возможность работы в группе
- Опция
- Высокоэффективный перекресноточный теплообменник с эпоксидным покрытием для защиты от коррозии (Сертифицировано…
- Опция
- Управление избыточным давлением в воздухораспределительной камере (Δp контроль)
- Опция
- Боковой и фронтальный доступ ко всем компонентам, даже во время работы, для упрощения обслуживания и предотвращения…
- Опция
- Панели обшивки разработаны и собраны в соответствии со стандартом UNI 1886
- Опция
- Комплект подмеса свежего воздуха с механическими заслонками с приводом
- Опция
- Ультразвуковой увлажнитель
- Опция
- Комплект для применения при низких температурах наружного воздуха (до -40°С)
Sizes (4)
Manufacturer data for every size in the series. Scroll the table sideways. We will pick the right size for your project — send a request.
| DataBatic | 0060 | 0100 | 0200 | 0300 |
|---|---|---|---|---|
| Расход воздуха | 15000 м³/ч | 27000 м³/ч | 53000 м³/ч | 82500 м³/ч |
| Габариты [LxHxD] | 2750x2650x1180 мм | 4200x2650x2250 мм | 4700x3600x2250 мм | 4700x3600x3100 мм |
| Источник питания | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz |
| Температура воздуха 36°C - Относительная влажность 25% / Температура приточного воздуха 24°C/ SHR = 1 / Температура наружного воздуха 35°C - Относительная влажность 30% | ||||
| Максимальная холодопроизводительность | 60 кВт | 100 кВт | 200 кВт | 330 кВт |
| Минимальная холодопроизводительность | 10 кВт | 60 кВт | 100 кВт | 200 кВт |
HiRef DataBatic
Комбинация системы адиабатического охлаждения с перекрестноточным рекуператором воздух/воздух линейки HDB-DataBatic позволяет продлить косвенное свободное охлаждение на несколько часов в год и распространить на несколько климатических зон. Оборудование серии HDB может опционально оснащаться дополнительно системой механического охлаждения.
Встроенный контур прямого расширения или теплообменник охлаждённой воды
Если внешние климатические условия не позволяют полностью покрыть нагрузку ЦОД при помощи только косвенного свободного охлаждения + адиабатического охлаждения, то активируется механическая система охлаждения. Механическое охлаждение может осуществляться встроенным DX контуром прямого расширения на базе инвертерных компрессоров (R410A), оснащенным электронным ТРВ и оребрённым испарителем с гидрофильным покрытием. В качестве альтернативы можно установить теплообменник охлажденной водой для подключения к внешнему чиллеру.
Plug Fans с EC электродвигателями
EC-вентиляторы обеспечивают: более высокую эффективность при частичных нагрузках;снижение уровня шума;точное отслеживание изменений тепловой нагрузки. Потребление вентилятора в конфигурации "горячей замены" может отображаться на дисплее оборудования в режиме реального времени
Испарительное охлаждение входящего наружного воздуха
Оборудование HDB - DataBatic оснащено технологией адиабатического охлаждения, базирующейся на использовании форсунок, распыляющих воду в поток воздуха внешнего контура. Испаряющаяся вода охлаждает воздух за счёт адиабатического эффекта, затем воздух проходит через перекрестноточный рекуператор с температурой, близкой к температуре мокрого термометра, что увеличивает период времени, в течение которого можно использовать эффект естественного свободного охлаждения. Наконец, система является многоступенчатой в отношении воздушного потока, чтобы оптимизировать эффективность насыщения.
Косвенное свободное охлаждение
Косвенное свободное охлаждение, в отличие от прямого:не создает смешения внутреннего воздуха, циркулирующего в ЦОД с наружным воздухом;блокирует попадание пыли и загрязняющих веществ в центр обработки данных. Не требует дополнительной фильтрации;нет увеличения скрытой нагрузки.Результатом является явное снижение энергопотребления системы.
Функция экономии воды и система защиты от легионеллы
Логика регулировки производительности насоса системы адиабатики позволяет оптимизировать насыщение воздуха и в то же время эффективность использования воды (WUE) и потребление энергии. Особая конфигурация гидравлического контура и алгоритмы, используемые для управления, гарантируют необходимое пополнение воды в системе, чтобы избежать высоких концентраций солей и предотвратить застой воды в сборном баке с риском распространения легионеллы.
Различные варианты установки
Предназначены для установки на крышу или к стене ЦОД.
Комбинация системы адиабатического охлаждения с перекрестноточным рекуператором воздух/воздух линейки HDB-DataBatic позволяет продлить косвенное свободное охлаждение на несколько часов в год и распространить на несколько климатических зон. Оборудование серии HDB может опционально оснащаться дополнительно системой механического охлаждения. Выбранная система механического охлаждения собирается на заводе и поставляется в виде моноблочного решения для облегчения монтажа. Уменьшение, а в некоторых случаях и отказ от механического охлаждения приводит к двойной выгоде: снижению эксплуатационных расходов для повышения годовой энергоэффективности (уменьшение PUE) и снижению затрат на внедрение благодаря меньшей установленной электрической мощности.
Where it is used
- Data centre
Not sure about the capacity?
Estimate the required capacity from the room area in a minute, or send us a plan and an engineer will select the system.
Similar models
All models in this section

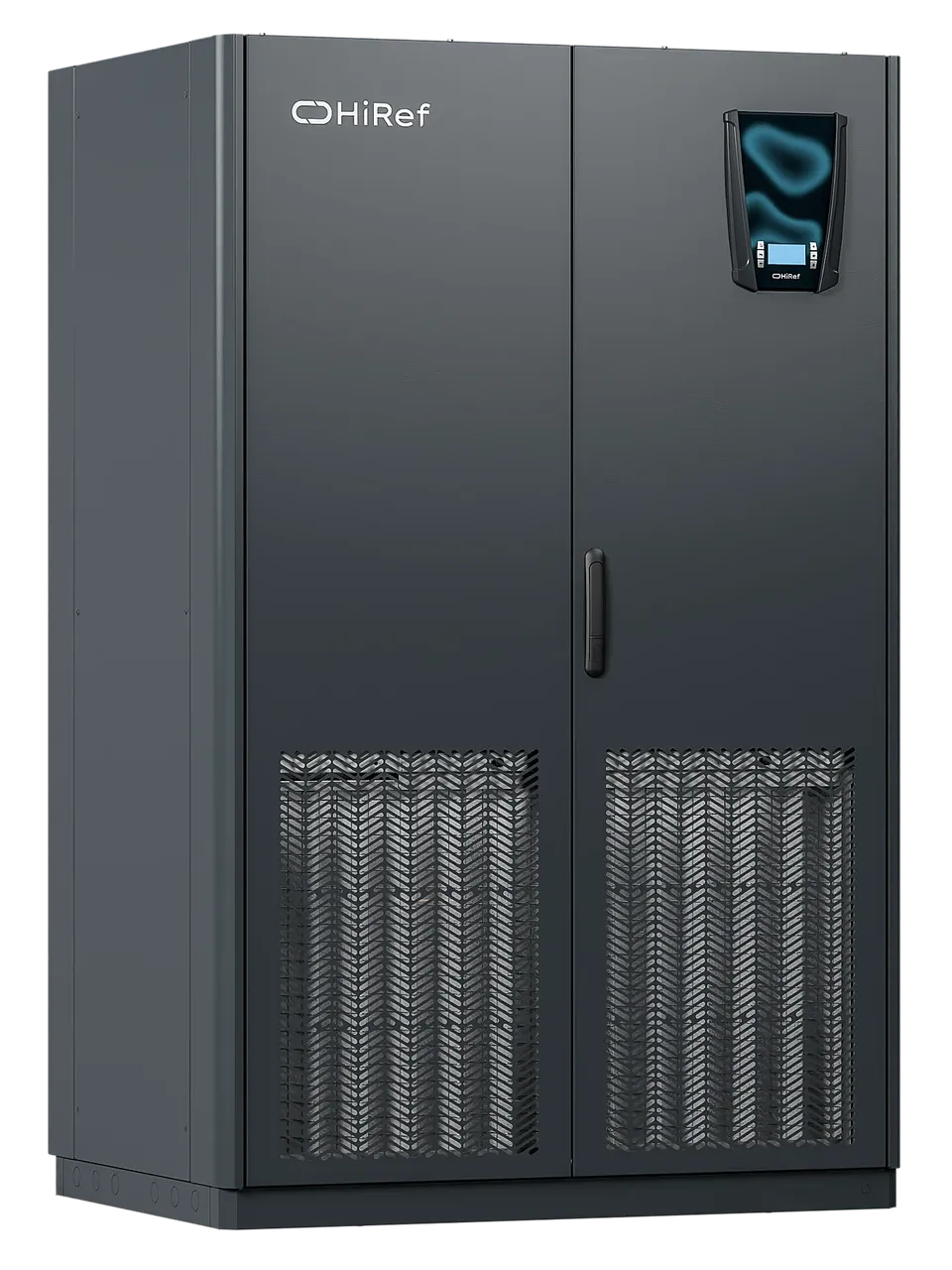

On orderHiRef NRG Z
Системы кондиционирования ЦОД с водяным охлаждением конденсатора на базе инверторных компрессоров
- Cooling
- 9.7–182 kW

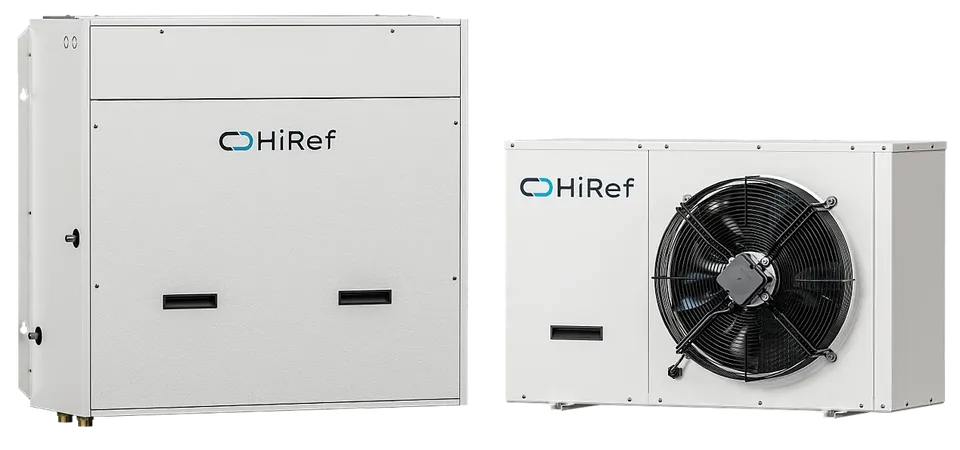

On orderHiRef NTS
