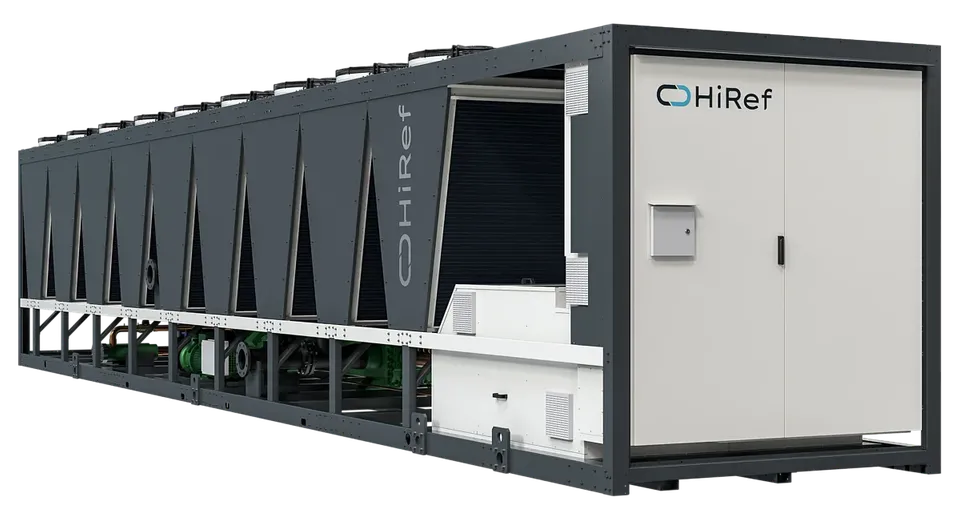

HiRef TVA
Чиллеры воздушного охлаждения на базе винтовых компрессоров с частотными преобразователями
Серия чиллеров с воздушным охлаждением конденсатора TVA устанавливает новый стандарт энергоэффективности и экологичности промышленного холода.
Supplied to order — the manager will confirm the lead time
The price depends on volume and configuration — we send a quote within one working day.
Specifications
Capacity and efficiency
- Cooling
- 296.7–1,367.1 kW
- Холодопроизводительность серии
- 296.7–1367.1 кВт
Design and dimensions
- Технологии
- Интерфейс с множеством протоколов, Винтовые компрессоры, Кожухотрубный теплообменник
- Технологии (продолжение)
- Быстрый перезапуск, Осевые вентиляторы, Устойчивый к коррозии материал
- Технологии (продолжение)
- Класс A, Инверторные компрессоры, Хладагент с низким GWP
Other
- Тип системы
- Воздух/Вода
- Исполнения
- Только охлаждение, Свободное охлаждение
- Опция
- Электронный ТРВ
- Опция
- Регулировка производительности: золотниковым клапаном или инвертором, установленным только на один или на оба…
- Опция
- Отслеживание и ограничение максимальной потребляемой мощности.
- Опция
- Доступен с одни насосом или комплектом из двух насосов с ротацией по времени
- Опция
- Доступен комплект без гликоля
- Опция
- Радиальные ЕС вентиляторы (опция)
Sizes (37)
Manufacturer data for every size in the series. Scroll the table sideways. We will pick the right size for your project — send a request.
| TVA | 0381C | 0401C | 0451C | 0481C | 0531C | 0581C | 0621C | 0661C | 0721C | 0801C | 0831C | 0901C | 0971C | 1041C | 1101C | 1161C | 1231C | 1291C | 1351C | 1421C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Охлаждение: Темп. воды потребителя 12/7°C, наружный воздух 35°C, 40% отн. влаж. | ||||||||||||||||||||
| SEPR | 5.4 | 5.45 | 5.52 | 5.91 | 5.9 | 5.83 | 5.52 | 5.99 | 5.54 | 5.59 | 6.05 | 6.04 | 5.67 | 5.64 | 5.81 | 6.02 | 5.75 | 5.75 | 5.96 | 6.46 |
| SEER | 4.43 | 4.43 | 4.53 | 4.57 | 4.53 | 4.52 | 4.5 | 4.62 | 4.51 | 4.5 | 4.65 | 4.57 | 4.44 | 4.52 | 4.59 | 4.64 | 4.66 | 4.65 | 4.54 | 4.92 |
| EER | 3.16 | 3.13 | 3.18 | 3.16 | 3.21 | 3.14 | 3.15 | 3.19 | 3.12 | 3.16 | 3.2 | 3.11 | 3.12 | 3.13 | 3.15 | 3.19 | 3.19 | 3.14 | 3.21 | 3.27 |
| Итоговая потребляемая мощность | 112.3 кВт | 123.4 кВт | 132.9 кВт | 146.9 кВт | 156.1 кВт | 165.7 кВт | 180.4 кВт | 190.8 кВт | 224.1 кВт | 238.1 кВт | 251.1 кВт | 277.9 кВт | 280.7 кВт | 306.3 кВт | 319.5 кВт | 333.9 кВт | 351 кВт | 375.4 кВт | 388.2 кВт | 417.5 кВт |
| Холодопроизводительность | 354.5 кВт | 386 кВт | 423.1 кВт | 464.1 кВт | 500.3 кВт | 520 кВт | 568.3 кВт | 609.4 кВт | 699.7 кВт | 751.7 кВт | 802.4 кВт | 865.5 кВт | 877 кВт | 958.3 кВт | 1007 кВт | 1065.1 кВт | 1121.2 кВт | 1178.4 кВт | 1247.6 кВт | 1367.1 кВт |
| Габариты (LxHxD) | 5404x2650x2255 | 5404x2650x2255 | 5404x2650x2255 | 5404x2650x2255 | 6655x2650x2255 | 6655x2650x2255 | 6655x2650x2255 | 6655x2650x2255 | 7906x2650x2255 | 7906x2650x2255 | 7906x2650x2255 | 7906x2650x2255 | 9722x2650x2255 | 9722x2650x2255 | 9722x2650x2255 | 9722x2650x2255 | 11100x2650x2255 | 11100x2650x2255 | 12854x2650x2255 | 12854x2650x2255 |
| Звуковая мощность Lw | 92 дБ(А) | 92 дБ(А) | 95 дБ(А) | 96 дБ(А) | 97 дБ(А) | 96 дБ(А) | 96 дБ(А) | 100 дБ(А) | 99 дБ(А) | 99 дБ(А) | 102 дБ(А) | 101 дБ(А) | 99 дБ(А) | 99 дБ(А) | 102 дБ(А) | 104 дБ(А) | 100 дБ(А) | 100 дБ(А) | 103 дБ(А) | 105 дБ(А) |
| TVA | 0331F | 0361F | 0421F | 0451F | 0481F | 0531F | 0581F | 0621F | 0661F | 0721F | 0801F | 0831F | 0901F | 0971F | 1041F | 1101F | 1161F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сторона потребителя: Т воды 12/7°C, этиленгликоль 20%, 35°C наружный воздух, 40% R.H. | |||||||||||||||||
| EER | 3.19 | 3.36 | 3.49 | 3.46 | 3.46 | 3.64 | 3.51 | 3.5 | 3.48 | 3.42 | 3.58 | 3.46 | 3.38 | 3.41 | 3.4 | 3.28 | 3.36 |
| Итоговая потребляемая мощность | 92.9 кВт | 98.2 кВт | 113.1 кВт | 121.5 кВт | 126.7 кВт | 131.3 кВт | 146.3 кВт | 165.4 кВт | 171.6 кВт | 193.4 кВт | 200.7 кВт | 216.8 кВт | 233.9 кВт | 248.7 кВт | 273.6 кВт | 298.7 кВт | 315.5 кВт |
| Холодопроизводительность | 296.7 кВт | 329.9 кВт | 394.2 кВт | 420.3 кВт | 438.8 кВт | 478.4 кВт | 513 кВт | 579 кВт | 596.9 кВт | 660.7 кВт | 719.1 кВт | 749.1 кВт | 790.8 кВт | 847.2 кВт | 929.2 кВт | 979.7 кВт | 1059.1 кВт |
| Габариты (LxHxD) | 5404x2650x2255 | 6655x2650x2255 | 7906x2650x2255 | 7906x2650x2255 | 7906x2650x2255 | 9722x2650x2255 | 9722x2650x2255 | 11100x2650x2255 | 11100x2650x2255 | 11100x2650x2255 | 12854x2650x2255 | 12854x2650x2255 | 12854x2650x2255 | 13355x2650x2255 | 13355x2650x2255 | 13355x2650x2255 | 13355x2650x2255 |
| Звуковая мощность Lw | 92 дБ(А) | 93 дБ(А) | 94 дБ(А) | 94 дБ(А) | 94 дБ(А) | 95 дБ(А) | 96 дБ(А) | 97 дБ(А) | 97 дБ(А) | 98 дБ(А) | 99 дБ(А) | 99 дБ(А) | 99 дБ(А) | 99 дБ(А) | 99 дБ(А) | 100 дБ(А) | 100 дБ(А) |
| Температура технической воды 12/7°C, этиленгликоль 20% | |||||||||||||||||
| Габариты (LxHxD) | 5404x2650x2255 | 6655x2650x2255 | 7906x2650x2255 | 7906x2650x2255 | 7906x2650x2255 | 9722x2650x2255 | 9722x2650x2255 | 11100x2650x2255 | 11100x2650x2255 | 11100x2650x2255 | 12854x2650x2255 | 12854x2650x2255 | 12854x2650x2255 | 13355x2650x2255 | 13355x2650x2255 | 13355x2650x2255 | 13355x2650x2255 |
| Звуковая мощность Lw | 92 дБ(А) | 93 дБ(А) | 94 дБ(А) | 94 дБ(А) | 94 дБ(А) | 95 дБ(А) | 96 дБ(А) | 97 дБ(А) | 97 дБ(А) | 98 дБ(А) | 99 дБ(А) | 99 дБ(А) | 99 дБ(А) | 99 дБ(А) | 99 дБ(А) | 100 дБ(А) | 100 дБ(А) |
| Температура полного естественного охлаждения | 1 °C | 1.8 °C | 2 °C | 1.8 °C | 1.5 °C | 1.9 °C | 1.7 °C | 1.8 °C | 1.7 °C | 1.2 °C | 1.4 °C | 1.2 °C | 0.9 °C | 1.2 °C | 0.7 °C | 0.3 °C | -1.3 °C |
HiRef TVA
Серия чиллеров с воздушным охлаждением конденсатора TVA устанавливает новый стандарт энергоэффективности и экологичности промышленного холода.
Винтовые компрессоры с инвертором
Использование инверторов в связке с винтовыми компрессорами, дает большую объемную производительность с гарантией поддержания постоянной мощности и высокой энергоэффективности даже при частичной нагрузке.
Новая концепция теплообмена
Однозаходный кожухотрубный испаритель позволяет достичь отличных значений термодинамической эффективности благодаря полному противотоку при теплообмене.
Новый хладагент R1234ze
Чиллеры TVA с воздушным охлаждением конденсатора используются с новым HFO хладагентом, имеющим низкий коэффициент GWP (GWP R1234ze=6), что является частью более широкого подхода к Green Technology. (Так же доступен в версии с хладагентом R134a).
Двойной ввод питания
Активный фильтр для защиты от гармонических колебаний напряжения и тока
Модульность и эффективность
Использование модульных V-образных теплообменников с большой площадью поверхности теплообмена дает превосходный уровень тепловой эффективности по отношению к занимаемой площади. Версия с естественным охлаждением оснащена теплообменниками, размер которых позволяет обеспечить максимально высокий Total Free-Cooling Temperature (TFT).
Серия чиллеров с воздушным охлаждением конденсатора TVA устанавливает новый стандарт энергоэффективности и экологичности промышленного холода. Низкое воздействие на окружающую среду достигается благодаря использованию новых хладагентов HFO с низким GWP (Global Warming Potential), а оптимальное соотношение эффективность/размер достигается благодаря особой V-образной конфигурации теплообменников и их размерам, самым большим среди чиллеров на рынке в настоящий момент. Версия с естественным охлаждением, у которой площадь поверхности теплообмена в два раза превышает средний показатель по рынку, обеспечивает высокую производительность в режиме работы естественного охлаждения (Free-cooling). Кроме высокой термодинамической эффективности, особое внимание уделяется ремонтопригодности и простоте доступа к компрессорам. Компрессоры в линейке чиллеров TVA устанавливаются в специальные съемные модули HiRail®, также снижающие уровень шума компрессоров.
