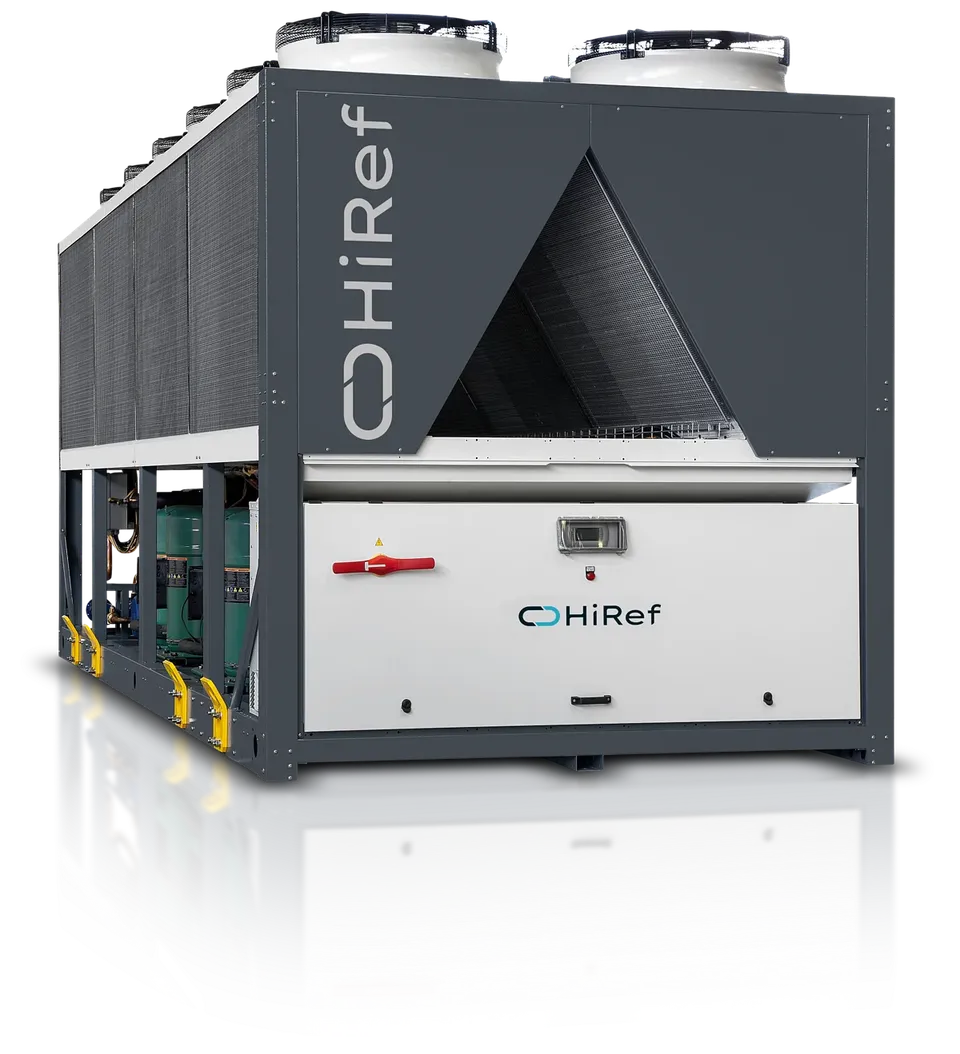

HiRef TPL
Чиллеры и тепловые насосы воздушного охлаждения на базе спиральных компрессоров
Чиллеры и тепловые насосы нового модельного ряда TPL представляют собой оборудование типа “воз- дух-вода” с А классом энергоэффективности как для режима охлаждения, так и для режима обогрева. Доступны для использования с хладагентом R410A в стандартной версии, или, в версии «A2L», с хладагентом R454B, обладающим низким воздействием на окружающую среду.
Supplied to order — the manager will confirm the lead time
The price depends on volume and configuration — we send a quote within one working day.
Specifications
Capacity and efficiency
- Cooling
- 365.3–1,199.3 kW
- Холодопроизводительность серии
- 365.3–1199.3 кВт
Design and dimensions
- Технологии
- Интерфейс с множеством протоколов, Спиральные компрессоры, Осевые вентиляторы
- Технологии (продолжение)
- Устойчивый к коррозии материал, A2L Ready, Хладагент с низким GWP
- Технологии (продолжение)
- Пластинчатый теплообменник
Other
- Тип системы
- Воздух/Вода
- Исполнения
- Только охлаждение, Свободное охлаждение, Реверсивный тепловой насос
- Опция
- Три доступных варианта исполнения по уровню шума: Стандартное, Низкошумное и Сверхнизкошумное
- Опция
- Высокопроизводительные агрегаты в режимах чиллера и теплового насоса
- Опция
- Радиальные ЕС вентиляторы (опция)
- Опция
- Электронный ТРВ
- Опция
- • Легкий доступ к компонентам благодаря оптимизации внутреннего пространства
Sizes (36)
Manufacturer data for every size in the series. Scroll the table sideways. We will pick the right size for your project — send a request.
| TPL | 374C | 414C | 456C | 486C | 536C | 616C | 658C | 748C | 818C | 900C | 942C | 1072C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Охлаждение: Темп. воды потребителя 12/7°C, наружный воздух 35°C, 40% отн. влаж. | ||||||||||||
| SEPR | 5.66 | 5.69 | 5.75 | 5.67 | 5.87 | 5.7 | 5.71 | 5.9 | 5.73 | 6.01 | 5.95 | 6 |
| SEER | 4.81 | 4.87 | 4.95 | 4.96 | 5.14 | 5.02 | 4.71 | 4.85 | 4.71 | 4.96 | 5.09 | 5.05 |
| EER | 2.82 | 2.94 | 2.84 | 2.74 | 2.97 | 2.81 | 2.78 | 2.93 | 2.75 | 2.98 | 2.91 | 2.79 |
| Итоговая потребляемая мощность | 131.2 кВт | 144.9 кВт | 161.1 кВт | 187.9 кВт | 190.2 кВт | 221.1 кВт | 249.8 кВт | 261 кВт | 305 кВт | 320.9 кВт | 364.8 кВт | 398.5 кВт |
| Холодопроизводительность | 369.7 кВт | 426 кВт | 457.6 кВт | 515.3 кВт | 565.2 кВт | 622 кВт | 694.9 кВт | 764.2 кВт | 837.9 кВт | 957.7 кВт | 1062 кВт | 1112.9 кВт |
| Габариты (LxHxD) | 3065x2652x2256 | 4065x2652x2256 | 4065x2652x2256 | 4065x2652x2256 | 5065x2652x2256 | 5065x2650x2256 | 5060x2650x2256 | 6060x2650x2256 | 6060x2650x2256 | 7060x2650x2256 | 7060x2650x2256 | 8060x2650x2256 |
| Звуковая мощность Lw | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 95 дБ(А) | 93 дБ(А) | 95 дБ(А) | 94 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 87 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 89 дБ(А) | 91 дБ(А) | 91 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 92 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 89 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) |
| TPL | 374H | 414H | 456H | 486H | 536H | 616H | 658H | 748H | 818H | 900H | 942H | 1072H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Нагрев: Темп. воды потребителя 40/45°C, наружный воздух 7°C, 89% отн. влаж. | ||||||||||||
| SCOP | 4.03 | 4.06 | 3.98 | 4.05 | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A |
| SEER | N/A | N/A | N/A | N/A | 5.14 | 5.02 | 4.71 | 4.81 | 4.67 | 4.71 | 4.85 | 5.13 |
| COP | 3 | 3.16 | 3.16 | 3.18 | 3.01 | 3 | 3.11 | 3.02 | 2.99 | 3.09 | 3.11 | 3.04 |
| Итоговая потребляемая мощность | 130.8 кВт | 150.6 кВт | 161.7 кВт | 181.8 кВт | 199.6 кВт | 226.1 кВт | 236 кВт | 254.3 кВт | 286.2 кВт | 322.5 кВт | 358.4 кВт | 394.1 кВт |
| Габариты (LxHxD) | 3065x2652x2256 | 4065x2652x2256 | 4065x2652x2256 | 4065x2652x2256 | 5065x2652x2256 | 5065x2650x2256 | 5060x2650x2256 | 6635x2650x2256 | 6635x2650x2256 | 8635x2650x2256 | 8635x2650x2256 | 10635x2650x2256 |
| Теплопроизводительность | 391.8 кВт | 476.4 кВт | 511.6 кВт | 578.4 кВт | 601 кВт | 679.4 кВт | 734.6 кВт | 769.2 кВт | 855.8 кВт | 997.6 кВт | 1114.5 кВт | 1199.3 кВт |
| Звуковая мощность Lw | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 95 дБ(А) | 94 дБ(А) | 95 дБ(А) | 94 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 87 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 89 дБ(А) | 91 дБ(А) | 91 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 92 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 89 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) | 91 дБ(А) | 91 дБ(А) |
| TPL | 374F | 414F | 456F | 486F | 536F | 616F | 658F | 748F | 818F | 900F | 942F | 1072F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сторона потребителя: Т воды 12/7°C, этиленгликоль 20%, 35°C наружный воздух, 40% R.H. | ||||||||||||
| COP | 2.75 | 2.87 | 2.77 | 2.66 | 2.88 | 2.73 | 2.69 | 2.84 | 2.67 | 2.87 | 2.81 | 2.72 |
| Итоговая потребляемая мощность | 132.7 кВт | 146.5 кВт | 163.1 кВт | 190.6 кВт | 193.4 кВт | 224.7 кВт | 253.7 кВт | 264.7 кВт | 309.1 кВт | 327.1 кВт | 371.3 кВт | 404.3 кВт |
| Холодопроизводительность | 365.3 кВт | 421 кВт | 451.4 кВт | 507.5 кВт | 556.6 кВт | 613.7 кВт | 683.1 кВт | 752.4 кВт | 824.9 кВт | 940.1 кВт | 1042.4 кВт | 1097.7 кВт |
| Габариты (LxHxD) | 3415x2652x2256 | 4415x2652x2256 | 4415x2652x2256 | 4415x2652x2256 | 5415x2652x2256 | 5415x2650x2256 | 5415x2650x2256 | 6415x2650x2256 | 6415x2650x2256 | 7415x2650x2256 | 7415x2650x2256 | 8415x2650x2256 |
| Звуковая мощность Lw | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 95 дБ(А) | 93 дБ(А) | 95 дБ(А) | 94 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 87 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 89 дБ(А) | 91 дБ(А) | 91 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 92 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 89 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) |
| Температура технической воды 12/7°C, этиленгликоль 20% | ||||||||||||
| Габариты (LxHxD) | 3415x2652x2256 | 4415x2652x2256 | 4415x2652x2256 | 4415x2652x2256 | 5415x2652x2256 | 5415x2650x2256 | 5415x2650x2256 | 6415x2650x2256 | 6415x2650x2256 | 7415x2650x2256 | 7415x2650x2256 | 8415x2650x2256 |
| Звуковая мощность Lw | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 95 дБ(А) | 93 дБ(А) | 95 дБ(А) | 94 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 87 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 89 дБ(А) | 91 дБ(А) | 91 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 92 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 89 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) |
| Температура полного естественного охлаждения | -10.3 °C | -6.6 °C | -7.8 °C | -9.8 °C | -6.8 °C | -8.3 °C | -10.3 °C | -8.5 °C | -10.1 °C | -9.4 °C | -11.3 °C | -9.4 °C |

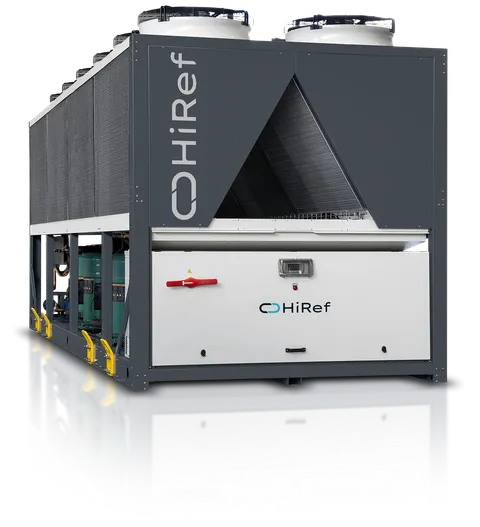

HiRef TPL
Чиллеры и тепловые насосы нового модельного ряда TPL представляют собой оборудование типа “воз- дух-вода” с А классом энергоэффективности как для режима охлаждения, так и для режима обогрева. Доступны для использования с хладагентом R410A в стандартной версии, или, в версии «A2L», с хладагентом R454B, обладающим низким воздействием на окружающую среду.
Пластинчатые теплообменники
В серии TPL используются сварные пластинчатые теплообменники с асимметричными каналами, подходящие для использования хладагентов высокого и среднего давления. Конфигурация с асимметричными каналами позволяет достичь высокой эффективности теплообмена при сохранении низких потерь давления на стороне воды и, следовательно, снизить затраты на перекачку как при полной, так и при частичной нагрузке.
Максимальная эффективность при частичных нагрузках
Применение решения multi-Scroll, использование ТРВ с электронным управлением, пластинчатых теплообменников, вентиляторов с регулируемой производительностью и переменного расхода жидкости, регулируемого циркуляционными насосами, — все это ключевые особенности, которые делают серию TPL особенно эффективной при частичных нагрузках.
Чиллеры и тепловые насосы нового модельного ряда TPL представляют собой оборудование типа “воз- дух-вода” с А классом энергоэффективности как для режима охлаждения, так и для режима обогрева. Доступны для использования с хладагентом R410A в стандартной версии, или, в версии «A2L», с хладагентом R454B, обладающим низким воздействием на окружающую среду. Линейка TPL разработана для работы в системах холодоснабжения объектов, где фундаментальными требованиями являются надежность и отказоустойчивость 24 часа в сутки и 7 дней в неделю во всём диапазоне рабочих условий. Широкий модельный ряд и богатое опциональное оснащение чиллеров серии TPL позволяют закрыть потребности любого самого требовательного клиента. В линейке TPL используются спиральные компрессоры последнего поколения, сварные пластинчатые теплообменники, оптимизированные для работы с хладагентами высокого давления (R410A/R454B), и осевые вентиляторы высокой производительности.
Where it is used
- Data centre
- Industrial
