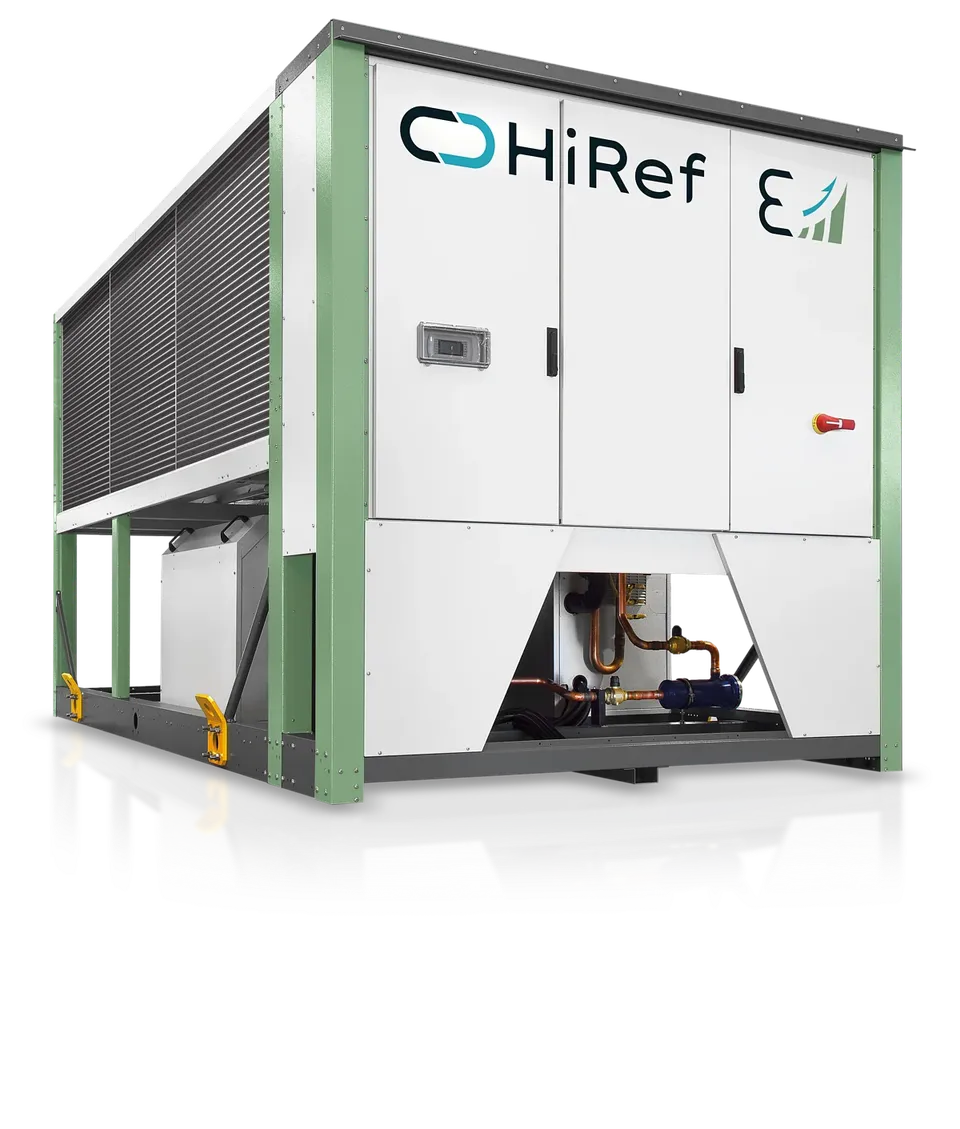

HiRef TAL
Чиллеры и тепловые насосы воздушного охлаждения на базе спиральных компрессоров - «А»-класс энергоэффективности
Чиллеры и тепловые насосы нового модельного ряда TAL представляют собой оборудование А класса по энергоэффективности с возудшным охлаждением корнденсатора, предназначенное как для охлаждения, так и для обогрева, доступные для использования с хладагентом R410A или, в версии «A2L», с хладагентом R454B, который обладает низким воздействием на окружающую среду.
Supplied to order — the manager will confirm the lead time
The price depends on volume and configuration — we send a quote within one working day.
Specifications
Capacity and efficiency
- Cooling
- 283.2–1,165.9 kW
- Холодопроизводительность серии
- 283.2–1165.9 кВт
Design and dimensions
- Технологии
- Интерфейс с множеством протоколов, Спиральные компрессоры, Осевые вентиляторы
- Технологии (продолжение)
- Устойчивый к коррозии материал, A2L Ready, Хладагент с низким GWP
- Технологии (продолжение)
- Пластинчатый теплообменник, Класс A
Other
- Тип системы
- Воздух/Вода
- Исполнения
- Только охлаждение, Свободное охлаждение, Реверсивный тепловой насос
- Опция
- Три доступных варианта исполнения по уровню шума: Стандартное, Низкошумное и Сверхнизкошумное
- Опция
- Высокопроизводительные агрегаты в режимах чиллера и теплового насоса
- Опция
- Радиальные ЕС вентиляторы (опция)
- Опция
- Электронный ТРВ
- Опция
- • Легкий доступ к компонентам благодаря оптимизации внутреннего пространства
Sizes (45)
Manufacturer data for every size in the series. Scroll the table sideways. We will pick the right size for your project — send a request.
| TAL | 294CS | 324CS | 374CS | 404CS | 454CS | 496CS | 556CS | 596CS | 636CS | 676CS | 748CS | 808CS | 868CS | 900CS | 1072CS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Охлаждение: Темп. воды потребителя 12/7°C, наружный воздух 35°C, 40% отн. влаж. | |||||||||||||||
| SEPR | 5.67 | 5.65 | 5.61 | 5.62 | 5.6 | 5.68 | 5.69 | 5.78 | 5.7 | 5.61 | 5.75 | 5.7 | 5.62 | 5.76 | 5.72 |
| SEER | 5.18 | 4.96 | 5.08 | 5.05 | 4.96 | 5.25 | 5.22 | 5.32 | 5.3 | 5.18 | 5.08 | 5.01 | 4.97 | 4.98 | 5.12 |
| EER | 3.32 | 3.14 | 3.25 | 3.2 | 3.1 | 3.21 | 3.11 | 3.09 | 3.18 | 3.1 | 3.29 | 3.19 | 3.22 | 3.15 | 3.11 |
| Итоговая потребляемая мощность | 86.2 кВт | 101.9 кВт | 114 кВт | 124.4 кВт | 145.3 кВт | 150.3 кВт | 173.7 кВт | 190.5 кВт | 198 кВт | 213.2 кВт | 226.8 кВт | 248.1 кВт | 261.1 кВт | 289.2 кВт | 347.2 кВт |
| Холодопроизводительность | 286.1 кВт | 319.8 кВт | 370.1 кВт | 397.8 кВт | 450 кВт | 482.7 кВт | 539.7 кВт | 588.7 кВт | 629.9 кВт | 662.1 кВт | 746.6 кВт | 791.3 кВт | 841.2 кВт | 911.8 кВт | 1079.7 кВт |
| Габариты (LxHxD) | 3520x2652x2256 | 3520x2652x2256 | 4520x2652x2256 | 4520x2652x2256 | 4520x2652x2256 | 5520x2652x2256 | 5520x2652x2256 | 5520x2652x2256 | 6520x2652x2256 | 6520x2652x2256 | 7520x2652x2256 | 7520x2652x2256 | 8520x2652x2256 | 8520x2652x2256 | 11085x2652x2256 |
| Звуковая мощность Lw | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 94 дБ(А) | 94 дБ(А) | 95 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 87 дБ(А) | 89 дБ(А) | 87 дБ(А) | 89 дБ(А) | 88 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 91 дБ(А) | 91 дБ(А) | 92 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 86 дБ(А) | 85 дБ(А) | 87 дБ(А) | 86 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 87 дБ(А) | 88 дБ(А) | 89 дБ(А) | 90 дБ(А) |
| TAL | 294HS | 324HS | 374HS | 404HS | 454HS | 496HS | 556HS | 596HS | 636HS | 676HS | 748HS | 808HS | 868HS | 900HS | 1072HS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Нагрев: Темп. воды потребителя 40/45°C, наружный воздух 7°C, 89% отн. влаж. | |||||||||||||||
| SCOP | 4.16 | 4.27 | 4.12 | 4.13 | 4.21 | 3.98 | 4.11 | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A |
| SEER | N/A | N/A | N/A | N/A | N/A | N/A | N/A | 5.31 | 5.19 | 5.25 | 4.99 | 4.94 | 4.84 | 4.98 | 5.16 |
| COP | 3.22 | 3.21 | 3.31 | 3.29 | 3.24 | 3.22 | 3.21 | 3.21 | 3.22 | 3.22 | 3.26 | 3.24 | 3.22 | 3.22 | 3.22 |
| Итоговая потребляемая мощность | 90.6 кВт | 104.1 кВт | 119.6 кВт | 128.2 кВт | 146.5 кВт | 159.8 кВт | 178.5 кВт | 194.5 кВт | 209.5 кВт | 219.5 кВт | 236.4 кВт | 256.3 кВт | 274.5 кВт | 298.2 кВт | 362.4 кВт |
| Габариты (LxHxD) | 3520x2652x2256 | 3520x2652x2256 | 4520x2652x2256 | 4520x2652x2256 | 4520x2652x2256 | 5520x2652x2256 | 5520x2652x2256 | 5520x2652x2256 | 6520x2652x2256 | 6520x2652x2256 | 9085x2652x2256 | 9085x2652x2256 | 9085x2652x2256 | 11085x2652x2256 | 12930x2652x2256 |
| Теплопроизводительность | 292.2 кВт | 334.3 кВт | 395.6 кВт | 421.7 кВт | 474.9 кВт | 513.9 кВт | 573.4 кВт | 625.2 кВт | 674.4 кВт | 706.6 кВт | 769.6 кВт | 829.5 кВт | 884.4 кВт | 960.3 кВт | 1165.9 кВт |
| Звуковая мощность Lw | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 94 дБ(А) | 95 дБ(А) | 96 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 87 дБ(А) | 89 дБ(А) | 87 дБ(А) | 88 дБ(А) | 87 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 89 дБ(А) | 90 дБ(А) | 91 дБ(А) | 92 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 87 дБ(А) | 85 дБ(А) | 86 дБ(А) | 85 дБ(А) | 87 дБ(А) | 87 дБ(А) | 88 дБ(А) | 87 дБ(А) | 88 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) |
| TAL | 294FS | 324FS | 374FS | 404FS | 454FS | 496FS | 556FS | 596FS | 636FS | 676FS | 748FS | 808FS | 868FS | 900FS | 1072FS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сторона потребителя: Т воды 12/7°C, этиленгликоль 20%, 35°C наружный воздух, 40% R.H. | |||||||||||||||
| EER | 3.24 | 3.08 | 3.18 | 3.12 | 2.94 | 3.12 | 3.01 | 3 | 3.09 | 2.97 | 3.22 | 3.11 | 3.14 | 3.07 | 3.02 |
| Итоговая потребляемая мощность | 87.3 кВт | 102.9 кВт | 115.1 кВт | 126 кВт | 147.4 кВт | 152.7 кВт | 176.6 кВт | 193.6 кВт | 201.1 кВт | 216.6 кВт | 229.7 кВт | 251.8 кВт | 264.5 кВт | 293.2 кВт | 352.7 кВт |
| Холодопроизводительность | 283.2 кВт | 316.9 кВт | 366.2 кВт | 392.9 кВт | 433.7 кВт | 476.3 кВт | 532.1 кВт | 580.3 кВт | 621.3 кВт | 642.9 кВт | 738.9 кВт | 781.8 кВт | 831.4 кВт | 900.4 кВт | 1064.6 кВт |
| Габариты (LxHxD) | 3865x2652x2256 | 3865x2652x2256 | 4865x2652x2256 | 4865x2652x2256 | 4865x2652x2256 | 5860x2652x2256 | 5860x2652x2256 | 5860x2652x2256 | 6860x2652x2256 | 6860x2652x2256 | 7865x2652x2256 | 7865x2652x2256 | 8865x2652x2256 | 8865x2652x2256 | 11270x2652x2256 |
| Звуковая мощность Lw | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 94 дБ(А) | 94 дБ(А) | 95 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 87 дБ(А) | 89 дБ(А) | 87 дБ(А) | 89 дБ(А) | 88 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 91 дБ(А) | 91 дБ(А) | 92 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 86 дБ(А) | 85 дБ(А) | 87 дБ(А) | 86 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 87 дБ(А) | 88 дБ(А) | 89 дБ(А) | 90 дБ(А) |
| Температура технической воды 12/7°C, этиленгликоль 20% | |||||||||||||||
| Габариты (LxHxD) | 3865x2652x2256 | 3865x2652x2256 | 4865x2652x2256 | 4865x2652x2256 | 4865x2652x2256 | 5860x2652x2256 | 5860x2652x2256 | 5860x2652x2256 | 6860x2652x2256 | 6860x2652x2256 | 7865x2652x2256 | 7865x2652x2256 | 8865x2652x2256 | 8865x2652x2256 | 11270x2652x2256 |
| Звуковая мощность Lw | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 94 дБ(А) | 94 дБ(А) | 95 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 87 дБ(А) | 89 дБ(А) | 87 дБ(А) | 89 дБ(А) | 88 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 91 дБ(А) | 91 дБ(А) | 92 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 86 дБ(А) | 85 дБ(А) | 87 дБ(А) | 86 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 87 дБ(А) | 88 дБ(А) | 89 дБ(А) | 90 дБ(А) |
| Температура полного естественного охлаждения | -8.9 °C | -8.4 °C | -4.6 °C | -5.4 °C | -7 °C | -4.4 °C | -6.1 °C | -7.6 °C | -5.3 °C | -5.8 °C | -5.3 °C | -6.2 °C | -4.6 °C | -6.1 °C | -6.1 °C |
HiRef TAL
Чиллеры и тепловые насосы нового модельного ряда TAL представляют собой оборудование А класса по энергоэффективности с возудшным охлаждением корнденсатора, предназначенное как для охлаждения, так и для обогрева, доступные для использования с хладагентом R410A или, в версии «A2L», с хладагентом R454B, который обладает низким воздействием на окружающую среду.
Простое техническое обслуживание
Для проведения технического обслуживания коллекторов конденсаторов и компонентов холодильного контура, расположенных за электрическим щитом, серия TAL в стандартной комплектации поставляется со скользящей направляющей Hi-Rail. Это позволяет легко отодвигать панель управления, освобождая место для планового обслуживания или не запланированного ремонта.
Пластинчатые теплообменники
В серии TAL используются сварные пластинчатые теплообменники с асимметричными каналами, подходящие для использования хладагентов высокого и среднего давления. Конфигурация с асимметричными каналами позволяет достичь высокой эффективности теплообмена при сохранении низких потерь давления на стороне воды и, следовательно, снизить затраты на перекачку как при полной, так и при частичной нагрузке.
Максимальная энергоэффективность
Оборудование серии TAL относятся к классу энергоэффективности А как в версии только для охлаждения, так и в версии с тепловым насосом. Это стало возможным благодаря тщательному подбору внутренних компонентов, в том числе применению инновационных высокоэффективных спиральных компрессоров с прямым пуском и двигателями на постоянных магнитах. Широкий диапазон регулирования, обеспечиваемый технологией multi-scroll, позволяет удовлетворять потребности в охлаждении/нагреве в любое время, сводя к минимуму потери энергии и повышая сезонную эффективность.
Чиллеры и тепловые насосы нового модельного ряда TAL представляют собой оборудование А класса по энергоэффективности с возудшным охлаждением корнденсатора, предназначенное как для охлаждения, так и для обогрева, доступные для использования с хладагентом R410A или, в версии «A2L», с хладагентом R454B, который обладает низким воздействием на окружающую среду. Линейка TAL разработана для управления кондиционированием промышленных предприятий и тепловыми нагрузками в технологических процессах, где надежность 24 часа в сутки и 7 дней в неделю во всём диапазоне рабочих условиях, характерная для данного оборудования, является фундаментальным требованием. В линейке TSS используются спиральные компрессоры последнего поколения, кожухотрубные водяные теплообменники, оптимизированные для работы с хладагентами высокого давления (R410A/R454B), и осевые вентиляторы, подходящие для наружной установки.
Where it is used
- Data centre
- Industrial
