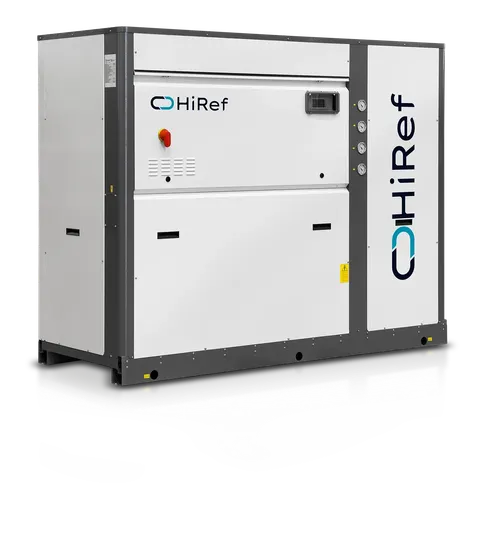

HiRef XSB
Чиллеры с водяным охлаждением конденсатора на базе спиральных компрессоров
XSW — это линейка чиллеров и тепловых насосов HiRef с водяной охлаждением конденсатора и спиральными компрессорами.
Поставка под заказ — срок назовёт менеджер
Цена зависит от объёма и комплектации — пришлём КП в течение рабочего дня.
Характеристики
Мощность и эффективность
- Холод
- 39,8–838,3 кВт
- Холодопроизводительность серии
- 39.8–838.3 кВт
Конструкция и габариты
- Технологии
- Интерфейс с множеством протоколов, Спиральные компрессоры, Устойчивый к коррозии материал
- Технологии (продолжение)
- Хладагент с низким GWP, Пластинчатый теплообменник
Прочее
- Тип системы
- Вода/Вода
- Исполнения
- Только охлаждение, Реверсивный тепловой насос, Только нагрев
- Опция
- Хладагент R410A или R454B
- Опция
- Электронный ТРВ
- Опция
- Может применяться с гидромодулями Polymorph производства HiRef
- Опция
- Версии: чиллер с режимом "Только охлаждение" на скважинной или водопроводной воде, чиллер с режимом "Только охлаждение"…
- Опция
- Простое подключение при помощи соединения типа Victaulic
- Опция
- Частичная рекуперация тепла (рекуператор) (опция)
- Опция
- Возможность управлять двумя 3-ходовыми клапанами при помощи программного обеспечения, для использования опции "Free…
Типоразмеры (40)
Характеристики каждого типоразмера серии по данным производителя. Таблица листается вбок. Подберём нужный типоразмер под ваш объект — оставьте заявку.
| XSB | 041H | 042H | 051H | 052H | 061H | 062H | 071H | 072H | 081H | 082H | 091H | 092H | 111H | 112H | 131H | 132H | 141H | 142H | 144H | 161H | 162H | 164H | 181H | 182H | 184H | 204H | 214H | 243H | 244H | 283H | 284H | 314H | 344H | 374H | 424H | 484H | 535H | 576H | 636H | 706H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сторона потребителя: Т воды 12/7°C, сторона источника: Т воды 40/45°C | ||||||||||||||||||||||||||||||||||||||||
| EER | 2.81 | 2.82 | 2.72 | 2.73 | 2.86 | 2.86 | 2.83 | 2.83 | 2.92 | 2.92 | 2.83 | 2.84 | 2.91 | 2.93 | 2.81 | 2.81 | 2.9 | 2.91 | 2.9 | 2.92 | 2.92 | 2.84 | 2.91 | 2.91 | 2.96 | 2.89 | 2.94 | 3.14 | 3.12 | 2.96 | 3.01 | 2.97 | 2.94 | 2.93 | 2.99 | 3.03 | 2.96 | 2.98 | 2.91 | 2.96 |
| Итоговая потребляемая мощность | 14.2 кВт | 14.2 кВт | 16.8 кВт | 16.8 кВт | 18.7 кВт | 18.7 кВт | 21 кВт | 21.1 кВт | 23.8 кВт | 23.9 кВт | 27.3 кВт | 27.3 кВт | 31.8 кВт | 31.8 кВт | 37.3 кВт | 37.3 кВт | 40.5 кВт | 40.5 кВт | 41.7 кВт | 44.1 кВт | 44.1 кВт | 48.4 кВт | 56.3 кВт | 56.4 кВт | 53.5 кВт | 58.9 кВт | 63.5 кВт | 64.7 кВт | 71.7 кВт | 83.9 кВт | 79.7 кВт | 87.6 кВт | 100 кВт | 112.3 кВт | 125.9 кВт | 139.8 кВт | 159.1 кВт | 175.5 кВт | 190.2 кВт | 211.5 кВт |
| Холодопроизводительность | 39.8 кВт | 40 кВт | 45.8 кВт | 46 кВт | 53.3 кВт | 53.5 кВт | 59.5 кВт | 59.8 кВт | 69.7 кВт | 69.7 кВт | 77.1 кВт | 77.4 кВт | 92.7 кВт | 93.1 кВт | 104.8 кВт | 104.9 кВт | 117.7 кВт | 118 кВт | 121 кВт | 128.9 кВт | 129 кВт | 137.5 кВт | 164 кВт | 164.3 кВт | 158.4 кВт | 170.5 кВт | 186.4 кВт | 203.1 кВт | 224 кВт | 248.4 кВт | 240.2 кВт | 259.9 кВт | 294.2 кВт | 328.9 кВт | 376.3 кВт | 423.5 кВт | 471.7 кВт | 523.6 кВт | 552.6 кВт | 626.7 кВт |
| Габариты (LxHxD) | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 1644x1930x772 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 3820x2040x1085 | 3820x2040x1085 | 3820x2040x1085 | 3820x2040x1085 |
| Звуковая мощность Lw | 76 дБ(А) | 76 дБ(А) | 78 дБ(А) | 78 дБ(А) | 78 дБ(А) | 78 дБ(А) | 79 дБ(А) | 79 дБ(А) | 79 дБ(А) | 79 дБ(А) | 81 дБ(А) | 81 дБ(А) | 83 дБ(А) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 82 дБ(А) | 85 дБ(А) | 85 дБ(А) | 82 дБ(А) | 90 дБ(А) | 90 дБ(А) | 84 дБ(А) | 85 дБ(А) | 86 дБ(А) | 87 дБ(А) | 88 дБ(А) | 92 дБ(А) | 88 дБ(А) | 88 дБ(А) | 91 дБ(А) | 93 дБ(А) | 94 дБ(А) | 95 дБ(А) | 91 дБ(А) | 91 дБ(А) | 90 дБ(А) | 93 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 72 дБ(А) | 72 дБ(А) | 74 дБ(А) | 74 дБ(А) | 74 дБ(А) | 74 дБ(А) | 75 дБ(А) | 75 дБ(А) | 75 дБ(А) | 75 дБ(А) | 77 дБ(А) | 77 дБ(А) | 79 дБ(А) | 79 дБ(А) | 81 дБ(А) | 81 дБ(А) | 81 дБ(А) | 81 дБ(А) | 78 дБ(А) | 81 дБ(А) | 81 дБ(А) | 78 дБ(А) | 86 дБ(А) | 86 дБ(А) | 80 дБ(А) | 81 дБ(А) | 82 дБ(А) | 83 дБ(А) | 84 дБ(А) | 88 дБ(А) | 84 дБ(А) | 84 дБ(А) | 87 дБ(А) | 89 дБ(А) | 90 дБ(А) | 91 дБ(А) | 87 дБ(А) | 87 дБ(А) | 86 дБ(А) | 89 дБ(А) |
| Сторона потребителя: Т воды 40/45°C, сторона источника: Т воды 12/7°C | ||||||||||||||||||||||||||||||||||||||||
| SCOP | 5.35 | 5.82 | 5.17 | 5.65 | 5.42 | 5.9 | 5.31 | 5.79 | 5.53 | 5.99 | 5.4 | 5.88 | 5.48 | 5.82 | 5.36 | 5.82 | 5.47 | 5.91 | 6.11 | 5.53 | 5.98 | 6.09 | 5.43 | 5.84 | 6.26 | 6.1 | 6.11 | 6.4 | 6.39 | 6.1 | 6.37 | 6.33 | 6.08 | 6.12 | 6.17 | 6.24 | 6.21 | 3.94 | 3.86 | 3.87 |
| COP | 3.78 | 3.79 | 3.69 | 3.69 | 3.82 | 3.83 | 3.79 | 3.8 | 3.89 | 3.89 | 3.79 | 3.8 | 3.88 | 3.89 | 3.77 | 3.77 | 3.87 | 3.88 | 3.86 | 3.88 | 3.88 | 3.8 | 3.88 | 3.88 | 3.92 | 3.85 | 3.9 | 4.1 | 4.09 | 3.93 | 3.98 | 3.93 | 3.9 | 3.89 | 3.95 | 3.99 | 3.92 | 3.94 | 3.86 | 3.87 |
| Итоговая потребляемая мощность | 14.2 кВт | 14.2 кВт | 16.8 кВт | 16.9 кВт | 18.7 кВт | 18.7 кВт | 21.1 кВт | 21.1 кВт | 23.9 кВт | 23.9 кВт | 27.3 кВт | 27.3 кВт | 31.8 кВт | 31.8 кВт | 37.3 кВт | 37.4 кВт | 40.5 кВт | 40.5 кВт | 41.7 кВт | 44.2 кВт | 44.2 кВт | 48.4 кВт | 56.3 кВт | 56.3 кВт | 53.6 кВт | 59 кВт | 63.5 кВт | 64.7 кВт | 71.7 кВт | 83.9 кВт | 79.8 кВт | 87.6 кВт | 100 кВт | 112.3 кВт | 126 кВт | 139.8 кВт | 159.2 кВт | 175.6 кВт | 190.3 кВт | 216.5 кВт |
| Габариты (LxHxD) | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1174x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 1644x1930x772 | 2374x1990x877 | 1644x1930x772 | 1644x1930x772 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 2374x1990x877 | 3820x2040x1085 | 3820x2040x1085 | 3820x2040x1085 | 3820x2040x1085 |
| Теплопроизводительность | 53.5 кВт | 53.7 кВт | 62.1 кВт | 62.3 кВт | 71.4 кВт | 71.6 кВт | 79.9 кВт | 80.1 кВт | 92.8 кВт | 92.8 кВт | 103.4 кВт | 103.8 кВт | 123.5 кВт | 123.9 кВт | 140.7 кВт | 140.9 кВт | 156.8 кВт | 157 кВт | 161.2 кВт | 171.5 кВт | 171.5 кВт | 184.1 кВт | 218.2 кВт | 218.6 кВт | 210.1 кВт | 227.3 кВт | 247.6 кВт | 265.4 кВт | 293.4 кВт | 329.4 кВт | 317.3 кВт | 344.3 кВт | 390.6 кВт | 437 кВт | 497.5 кВт | 558 кВт | 624.3 кВт | 691.8 кВт | 734.6 кВт | 838.3 кВт |
| Звуковая мощность Lw | 76 дБ(А) | 76 дБ(А) | 78 дБ(А) | 78 дБ(А) | 78 дБ(А) | 78 дБ(А) | 79 дБ(А) | 79 дБ(А) | 79 дБ(А) | 79 дБ(А) | 81 дБ(А) | 81 дБ(А) | 83 дБ(А) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 82 дБ(А) | 85 дБ(А) | 85 дБ(А) | 82 дБ(А) | 90 дБ(А) | 90 дБ(А) | 84 дБ(А) | 85 дБ(А) | 86 дБ(А) | 87 дБ(А) | 88 дБ(А) | 92 дБ(А) | 88 дБ(А) | 88 дБ(А) | 91 дБ(А) | 93 дБ(А) | 94 дБ(А) | 95 дБ(А) | 91 дБ(А) | 91 дБ(А) | 90 дБ(А) | 93 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 72 дБ(А) | 72 дБ(А) | 74 дБ(А) | 74 дБ(А) | 74 дБ(А) | 74 дБ(А) | 75 дБ(А) | 75 дБ(А) | 75 дБ(А) | 75 дБ(А) | 77 дБ(А) | 77 дБ(А) | 79 дБ(А) | 79 дБ(А) | 81 дБ(А) | 81 дБ(А) | 81 дБ(А) | 81 дБ(А) | 78 дБ(А) | 81 дБ(А) | 81 дБ(А) | 78 дБ(А) | 86 дБ(А) | 86 дБ(А) | 80 дБ(А) | 81 дБ(А) | 82 дБ(А) | 83 дБ(А) | 84 дБ(А) | 88 дБ(А) | 84 дБ(А) | 84 дБ(А) | 87 дБ(А) | 89 дБ(А) | 90 дБ(А) | 91 дБ(А) | 87 дБ(А) | 87 дБ(А) | 86 дБ(А) | 89 дБ(А) |
HiRef XSB
XSW — это линейка чиллеров и тепловых насосов HiRef с водяной охлаждением конденсатора и спиральными компрессорами.
Максимальная эффективность при частичных нагрузках
В оборудовании серии XSW используется решение с несколькими спиральными клапанами, в том числе и для одного контура, расширительные клапаны с электронным управлением, пластинчатые теплообменники и возможность управления (внешними) циркуляционными насосами с помощью специального программного обеспечения: все эти особенности позволяют достичь высокой энергоэффективности при частичных нагрузках.
Внимание к деталям и требованиям к низкому уровню шума
Спиральные компрессоры, являющиеся основным источником шума в оборудовании, установлены на резиновых антивибрационных опорах; они гасят вибрацию и, следовательно, уменьшают шум, передаваемый на различные части системы. По запросу корпус компрессора может быть покрыт специальным звукопоглощающим материалом, а компрессоры заключены в специальные звукоизолирующие кожухи для снижения уровня шума.
Больше свободного места в тепловых насосах
Применение компактных пластинчатых теплообменников, развёрнутых к правой боковой панели оборудования, обеспечивая тем самым полное использование внутреннего пространства и, как следствие, меньшую занимаемую площадь самого оборудования.
Эффективность и надежность в соответствии с требованиями системы
Основным преимуществом оборудования серии XSW является количество доступных конфигураций холодильного контура, которые в зависимости от типоразмера оборудования и специальных требований к системе (резервирование и/или эффективность при частичных нагрузках) могут включать: ПАКЕТ ЭФФЕКТИВНОСТИ 1: От 92 до 196 кВт. ПАКЕТ ЭФФЕКТИВНОСТИ 2: От 53 до 200 кВт. ПАКЕТ ЭФФЕКТИВНОСТИ 3: От 268 до 301 кВт. ПАКЕТ ЭФФЕКТИВНОСТИ 4: От 160 до 560 кВт. 2 контура охлаждения с 5 или 6 спиральными компрессорами: более 560 кВт.
XSW — это линейка чиллеров и тепловых насосов HiRef с водяной охлаждением конденсатора и спиральными компрессорами. Многочисленные доступные конфигурации охлаждения вместе с специальными вариантами конструкции делают широкий спектр оборудования XSW подходящим для различных системных требований: резервирование, эффективность при частичных нагрузках, ограниченное пространство в техническом помещении, низкий уровень шума, управление вспомогательными системами, простота монтажа и обслуживанияnical enclosures, low noise levels, auxiliary unit control, and easy installation. Конфигурации, доступные для фреонового контура:
ПАКЕТ ЭФФЕКТИВНОСТИ 1:два компрессора в двух контурах для надёжного резервирования системы.
ПАКЕТ ЭФФЕКТИВНОСТИ 2: два компрессора (тандем) в одном контуре для увеличения эффективности при частичных нагрузках.
ПАКЕТ ЭФФЕКТИВНОСТИ 3: три компрессора (трио) в одном контуре для увеличения эффективности при частичных нагрузках.
ПАКЕТ ЭФФЕКТИВНОСТИ 4: четыре компрессора (два тандема) в двух контурах, для резервирования системы, которая также эффективна при низких нагрузках.
Два холодильных контура с пятью или шестью спиральными компрессорами мощностью более 560 кВт.
