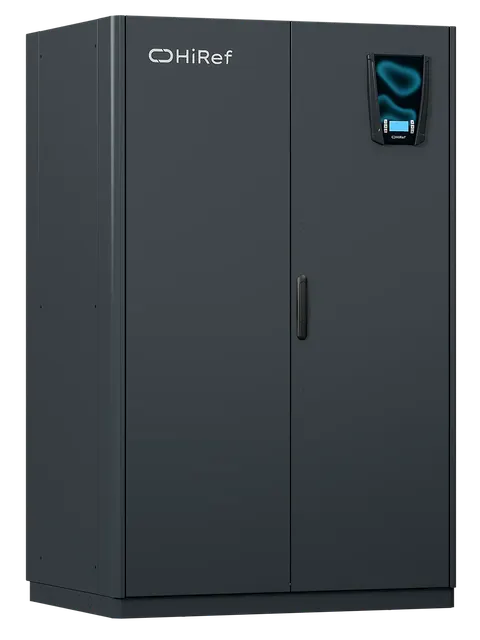

HiRef TRF DX W

Name: HiRef TRF DX W — Системы кондиционирования ЦОД на охлажденной воде
Brand: HiRef
SKU: TRF DX W

Системы кондиционирования ЦОД на охлажденной воде

Холод24,4–165,1 кВт

Поставка под заказ — срок назовёт менеджер

Запросить КП Спросить в WhatsApp

+7 777 606 00 22

Цена зависит от объёма и комплектации — пришлём КП в течение рабочего дня.

Мощность и эффективность

Холод: 24,4–165,1 кВт
Холодопроизводительность серии: 24.4–165.1 кВт

Конструкция и габариты

Технологии: Хладагент с низким GWP, Интерфейс с множеством протоколов, Спиральные компрессоры
Технологии (продолжение): EC радиальные вентиляторы, Регулирование вентиляторов по modbus, Быстрый перезапуск
Технологии (продолжение): Встроенный увлажнитель, Модуль подогрева горячим газом, Пластинчатый теплообменник

Прочее

Тип системы: Воздух/Вода
Исполнения: Только охлаждение, Подача Вверх, Подача вниз, Фронтальная подача, Водяное охлаждение конденсатора с сухой градирней
Опция: Хладагент R410A или R513A
Опция: EC вентиляторы
Опция: Спиральные On/Off компрессоры
Опция: Контроль температуры с помощью систем нагрева и подогрева с использованием электрических нагревателей и/или…
Опция: Контроль влажности за счет осушения и увлажнения
Опция: Комплект для низких температур, предназначен для оптимальной работы в случае установки оборудования в особо холодных…
Опция: Широкий выбор аксессуаров, включая базовые модули, пленумы для воздуховодов
Опция: Воздушный фильтр класса G3 входит в стандартную комплектацию. Воздушные фильтры G4, M5, F7 (по запросу)
Опция: Двойной ввод питания с автоматическим переключением (по запросу)
Опция: Регулирование воздушного потока в режиме постоянного расхода (контроль воздушного потока) или постоянного перепада…
Опция: Электронные расширительные клапаны

Характеристики каждого типоразмера серии по данным производителя. Таблица листается вбок. Подберём нужный типоразмер под ваш объект — оставьте заявку.

TRF DX W	0241	0261	0291	0331	0361	0391	0441	0481	0521	0382	0432	0492	0532	0602	0632	0682	0762	0802	0872	0962	1204	1304
Расход воздуха	8800 м³/ч	8800 м³/ч	8800 м³/ч	11800 м³/ч	11800 м³/ч	11800 м³/ч	11800 м³/ч	15500 м³/ч	15500 м³/ч	15500 м³/ч	15500 м³/ч	15500 м³/ч	15500 м³/ч	15500 м³/ч	19900 м³/ч	19900 м³/ч	19900 м³/ч	25300 м³/ч	25300 м³/ч	25300 м³/ч	32100 м³/ч	32100 м³/ч
Уровень звукового давления в свободном пространстве на расстоянии 2 м	61 дБ(А)	62 дБ(А)	63 дБ(А)	66 дБ(А)	66 дБ(А)	67 дБ(А)	67 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	66 дБ(А)	66 дБ(А)	66 дБ(А)	69 дБ(А)	69 дБ(А)	69 дБ(А)	66 дБ(А)	66 дБ(А)
Габариты [LxHxD]	1010x2000x890 мм	1010x2000x890 мм	1010x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	2020x2000x890 мм	2020x2000x890 мм	2020x2000x890 мм	2510x2000x890 мм	2510x2000x890 мм	2510x2000x890 мм	3160x2000x960 мм	3160x2000x960 мм
Источник питания	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz
Количество контуров	1	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2	2	2	2	2
Количество компрессоров	1	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2	2	2	4	4
Температура воздуха 30°C - Относительная влажность 35% / Вода 40°C - 45°C
Холодопроизводительность	28.4 кВт	31.4 кВт	34.2 кВт	40 кВт	42.1 кВт	46.8 кВт	50.2 кВт	56.9 кВт	61.2 кВт	45.3 кВт	52.5 кВт	57.4 кВт	63.9 кВт	70.1 кВт	76.3 кВт	81.5 кВт	89.2 кВт	95.6 кВт	105.1 кВт	111.7 кВт	138.4 кВт	150.3 кВт
SHR	1	1	1	1	0.99	1	1	1	1	0.98	1	0.98	1	1	1	1	1	1	1	1	1	1
EER	5	5.22	4.74	5.69	5.32	5.16	4.84	5.52	5.23	5.64	5.46	5.05	5.32	4.89	5.46	5.18	4.88	5.27	5.06	4.75	4.71	4.54
Итоговая потребляемая мощность	6.9 кВт	7.3 кВт	8.4 кВт	8.8 кВт	9.7 кВт	10.8 кВт	12.1 кВт	12.9 кВт	14.3 кВт	10.7 кВт	12.3 кВт	14 кВт	14.7 кВт	17 кВт	17.9 кВт	19.7 кВт	22.2 кВт	24 кВт	26.6 кВт	29.4 кВт	35.2 кВт	39 кВт
Температура воздуха 35°C - Относительная влажность 30% / Вода 40°C - 45°C
Холодопроизводительность	31.3 кВт	34.8 кВт	37.8 кВт	44.5 кВт	46.8 кВт	51.7 кВт	55.4 кВт	63.2 кВт	68 кВт	49.9 кВт	57.9 кВт	63.6 кВт	70.6 кВт	77.6 кВт	84.3 кВт	90.4 кВт	98.8 кВт	106.3 кВт	116 кВт	122.6 кВт	153.1 кВт	165.1 кВт
SHR	1	1	1	0.99	1	1	1	1	1	0.95	1	1	1	1	1	1	1	1	1	1	1	0.99
EER	5.53	5.91	5.31	6.47	6.05	5.79	5.4	6.23	5.88	6.22	6.03	5.59	5.99	5.47	6.15	5.86	5.45	5.95	5.65	5.24	5.27	5.04
Итоговая потребляемая мощность	6.9 кВт	7.1 кВт	8.3 кВт	8.6 кВт	9.5 кВт	10.7 кВт	12 кВт	12.8 кВт	14.2 кВт	10.7 кВт	12.3 кВт	14 кВт	14.4 кВт	16.8 кВт	17.6 кВт	19.4 кВт	22.1 кВт	23.7 кВт	26.4 кВт	29.2 кВт	34.9 кВт	38.6 кВт
Температура воздуха 24°C - Относительная влажность 50% / Вода 40°C - 45°C
Холодопроизводительность	24.4 кВт	27.4 кВт	30.3 кВт	34.9 кВт	36.8 кВт	41.2 кВт	45.2 кВт	49.8 кВт	54 кВт	39.3 кВт	45.3 кВт	49.5 кВт	56.3 кВт	62.8 кВт	66.6 кВт	72.3 кВт	80.4 кВт	83.9 кВт	93.3 кВт	100.6 кВт	123.5 кВт	136.7 кВт
SHR	1	1	1	1	1	0.99	0.93	1	1	0.99	1	0.99	0.99	0.92	0.99	0.99	0.89	1	0.96	0.9	0.95	0.87
EER	4.31	4.49	4.17	4.87	4.57	4.51	4.33	4.79	4.6	4.89	4.72	4.36	4.63	4.36	4.7	4.53	4.38	4.58	4.46	4.26	4.19	4.1
Итоговая потребляемая мощность	6.9 кВт	7.3 кВт	8.5 кВт	8.9 кВт	9.8 кВт	10.9 кВт	12.2 кВт	13.1 кВт	14.4 кВт	10.7 кВт	12.2 кВт	14 кВт	14.8 кВт	17.1 кВт	18.1 кВт	19.9 кВт	22.3 кВт	24.2 кВт	26.8 кВт	29.5 кВт	35.4 кВт	39.2 кВт
R513A - Входящий воздух 30°C - 35% / Вода 40°C - 45°C
Холодопроизводительность	26.5 кВт	29.6 кВт	32 кВт	37.8 кВт	42.5 кВт	—	—	46.4 кВт	—	—	51.8 кВт	57.8 кВт	62 кВт	—	72.8 кВт	80.7 кВт	—	87.2 кВт	—	—	103.3 кВт	122.6 кВт
SHR	1	1	1	1	1	N/A	N/A	0.99	N/A	N/A	1	1	1	N/A	1	1	N/A	1	N/A	N/A	1	1
EER	5.16	4.9	4.69	4.85	4.55	N/A	N/A	5.04	N/A	N/A	5.09	4.84	4.66	N/A	4.82	4.48	N/A	4.8	N/A	N/A	5	4.48
Итоговая потребляемая мощность	6.5 кВт	7.4 кВт	8.2 кВт	9.7 кВт	11.2 кВт	—	—	12 кВт	—	—	13 кВт	14.8 кВт	16.1 кВт	—	19 кВт	22 кВт	—	24.1 кВт	—	—	27.6 кВт	34.3 кВт
R513A - Входящий воздух 35°C - 30% / Water 40°C - 45°C
Холодопроизводительность	29.8 кВт	33.1 кВт	35.8 кВт	42.3 кВт	47.5 кВт	—	—	52.5 кВт	—	—	58 кВт	64.5 кВт	69.1 кВт	—	81.4 кВт	90.4 кВт	—	98 кВт	—	—	116 кВт	137.1 кВт
SHR	0.99	0.99	0.99	1	0.99	N/A	N/A	1	N/A	N/A	0.98	1	1	N/A	1	1	N/A	1	N/A	N/A	1	1
EER	5.71	5.41	5.18	5.35	5.03	N/A	N/A	5.6	N/A	N/A	5.63	5.33	5.13	N/A	5.32	4.94	N/A	5.3	N/A	N/A	5.54	4.96
Итоговая потребляемая мощность	6.6 кВт	7.5 кВт	8.3 кВт	9.8 кВт	11.4 кВт	—	—	12.2 кВт	—	—	13.1 кВт	14.9 кВт	16.3 кВт	—	19.2 кВт	22.2 кВт	—	24.4 кВт	—	—	27.9 кВт	34.6 кВт

HiRef TRF DX W

Лёгкий доступ для проведения технического обслуживания.
Оборудование спроектировано так, чтобы обеспечить фронтальный доступ к его компонентам. Это значительно упрощает плановое техническое обслуживание при полном соблюдении стандартов безопасности.
Эффективность
Производительность, надежность и эффективность оборудования HiRef гарантируются за счет использования компонентов самого высокого качества и продуманной внутренней и внешней компоновки.
Безопасность в серверной
Все модели серии TREF DX W оснащены теплообменниками с гидрофильным покрытием. Благодаря данному покрытию совместно с регулированием скорости воздушного потока обеспечивается сбор и отвод конденсата во время процесса осушения, предотвращая унос капель влаги внутрь и наружу оборудования.
Зелёные технологии
HiRef постоянно занимается поиском хладагентов, оказывающих меньшее воздействие на окружающую среду. Использование хладагентов ASHRAE класса A1, нетоксичных и невоспламеняющихся, имеет важное значение для применения оборудования.
Два контура
Двухконтурные версии оборудования доступны уже при малых уровнях холодопроизводительности. Это решение предлагает максимальное резервирование оборудования и обеспечивает непрерывность работы при обслуживании, более точное поддержание холодопроизводительности и меньшее энергопотребление при частичной нагрузке центра обработки данных.

TREF DX W это линейка периметральных кондиционеров с водяным охлаждением конденсатора на базе спиральных on/off компрессоров с водяным охлаждением конденсатора. В конфигурации W используется вода (или растворы гликолей) от сухого охладителя. Cерия TREF представляет собой моноблочные агрегаты, внутри которых сосредоточен весь холодильный контур, охлаждение которого осуществляется через паяный пластинчатый теплообменник из нержавеющей стали AISI 304.
