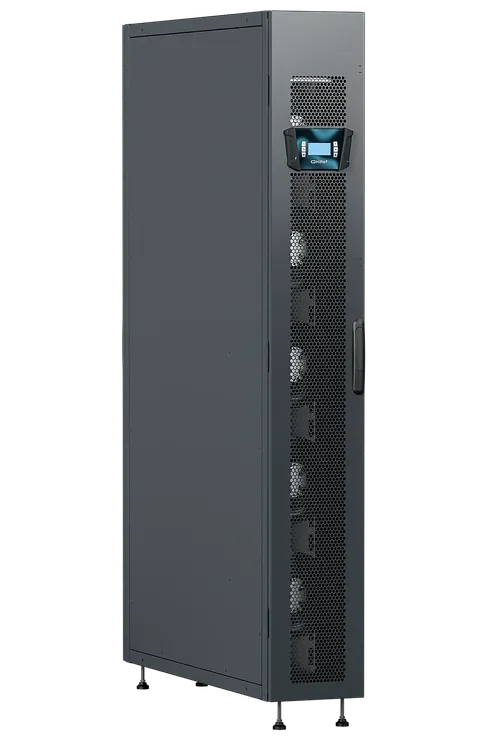

HiRef HRCC
Внутрирядные системы кондиционирования ЦОД на охлажденной воде для высоконагруженных стоек
Серия HRCC представляет собой внутрирядные прецизионные кондиционеры на охлаждённой воде. Они являются идеальным решением для охлаждения стоек центров обработки данных, где требуется точный контроль гигротермических параметров в режиме 24/7.
Поставка под заказ — срок назовёт менеджер
Цена зависит от объёма и комплектации — пришлём КП в течение рабочего дня.
Характеристики
Мощность и эффективность
- Холод
- 20,1–57,2 кВт
- Холодопроизводительность серии
- 20.1–57.2 кВт
Конструкция и габариты
- Технологии
- Интерфейс с множеством протоколов, EC радиальные вентиляторы, Регулирование вентиляторов по modbus
- Технологии (продолжение)
- Горячая замена вентиляторов, Встроенный увлажнитель
Прочее
- Тип системы
- Охлаждённая вода
- Исполнения
- In Row, In Rack
- Опция
- Усовершенствованное программируемое микропроцессорное управление с ЖК-дисплеем
- Опция
- Контроль влажности за счет осушения и увлажнения
- Опция
- Регулирование скорости вращения вентилятора в зависимости от тепловой нагрузки (постоянный перепад температур ΔT)
- Опция
- Воздушный фильтр класса G3 входит в стандартную комплектацию. Воздушные фильтры G4, M5, F7 (по запросу)
- Опция
- Двойной ввод питания с автоматическим переключением (по запросу)
- Опция
- Регулирование воздушного потока в режиме постоянного расхода (контроль воздушного потока) или постоянного перепада…
- Опция
- Мгновенное считывание показаний расхода воды, температуры воды на входе и выходе или холодопроизводительности (по…
Типоразмеры (4)
Характеристики каждого типоразмера серии по данным производителя. Таблица листается вбок. Подберём нужный типоразмер под ваш объект — оставьте заявку.
| HRCC | 0200 | 0250 | 0450 | 0510 |
|---|---|---|---|---|
| Расход воздуха | 4000 м³/ч | 5300 м³/ч | 9000 м³/ч | 11000 м³/ч |
| Питание вентиляторов | 0.5 кВт | 0.7 кВт | 1.5 кВт | 1.5 кВт |
| Уровень звукового давления в свободном пространстве на расстоянии 2 м | 62 дБ(А) | 65 дБ(А) | 70 дБ(А) | 67 дБ(А) |
| Габариты [LxHxD] | 300x2000x1200 мм | 300x2000x1200 мм | 600x2000x1200 мм | 600x2000x1200 мм |
| Источник питания | 230/1/50 V/ph/Hz | 230/1/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz |
| Температура воздуха 30°C - 35% / Температура воды, Вход 10°C Выход 15°C | ||||
| Холодопроизводительность | 20.1 кВт | 27.7 кВт | 46.2 кВт | 57 кВт |
| SHR | 1 | 1 | 1 | 1 |
| EER | 43.54 | 38.35 | 31.1 | 37.27 |
| Температура воздуха 35°C - 30% / Температура воды, Вход 15°C Выход 20°C | ||||
| Холодопроизводительность | 20.2 кВт | 27.8 кВт | 46.4 кВт | 57.2 кВт |
| SHR | 1 | 1 | 1 | 1 |
| EER | 43.69 | 38.44 | 31.21 | 37.37 |
HiRef HRCC
Серия HRCC представляет собой внутрирядные прецизионные кондиционеры на охлаждённой воде. Они являются идеальным решением для охлаждения стоек центров обработки данных, где требуется точный контроль гигротермических параметров в режиме 24/7.
Вентиляторы EC
Вентиляторы EC PLUG, стандартные для всего модельного ряда, позволяют изменять расход воздуха в зависимости от тепловой нагрузки. Точная регулировка позволяет эффективно использовать мощность для обеспечения воздушного потока и, как следствие, приводит к снижению PUE системы. EC вентиляторы обеспечивают расширенный диапазон регулирования скорости вращения по протоколу Modbus, а так же обладают функцией «Аварийная скорость вращения» позволяющей вентиляторам работать даже в случае неисправности контроллера.
Горячая замена вентиляторов
Чтобы свести к минимуму простой оборудования, неисправный вентилятор можно заменить, не отключая кондиционер, благодаря использованию защитной решётки и быстросъёмных соединений для силовой и управляющей части. Таким образом, замена вентилятора становится плановой операцией технического обслуживания.
Безопасность в серверной
Все модели оснащены теплообменниками с гидрофильным покрытием. Благодаря данному покрытию совместно с регулированием скорости воздушного потока обеспечивается сбор и отвод конденсата во время процесса осушения, предотвращая унос капель влаги внутрь и наружу оборудования.
Высокая удельная мощность
Минимальная занимаемая площадь и высокая эффективность обеспечивают более высокую холодопроизводительность. Таким образом, площадь, предназначенная для установки оборудования в центре обработки данных, сводится к минимуму, позволяя максимально эффективно использовать всё доступное пространство.
Выдвижная панель управления
Для типоразмеров шириной 300 мм электрический щит расположен таким образом, чтобы занимать как можно меньше места, не нарушая распределения воздушного потока по всей рабочей высоте оборудования. Использование конструкции «выдвижного электрощита», позволяет обеспечить доступ во время ввода в эксплуатацию и технического обслуживания. Это решение также предотвращает спутывание проводов.
Серия HRCC представляет собой внутрирядные прецизионные кондиционеры на охлаждённой воде. Они являются идеальным решением для охлаждения стоек центров обработки данных, где требуется точный контроль гигротермических параметров в режиме 24/7. Кондиционеры серии HRCC отлично подходят для интеграции в системы охлажденной воды с чиллерами, оснащенными системой свободного охлаждения, учитывая возможность работы этих кондиционеров даже при более высоких температурах воды, чем обычные значения 7/12°C или 10/15°C. Внутренняя конструкция и выбор компонентов направлены на получение высокого уровня энергоэффективности и обеспечение непрерывности обслуживания, что является вторым фундаментальным требованием для данного типа охлаждения с высокой/очень высокой удельной мощностью.
Внутрирядная (In-row) или внутристоячная (In-rack) конфигурация.
В зависимости от того, как осуществляется охлаждение стоек — путем создания горячих и холодных коридоров в центре обработки данных или посредством разделения на отсеки и локализованного охлаждения — линейка HRCC представлена в двух различных конфигурациях.
IN RACK: конфигурация, создающая замкнутый контур между прецизионным кондиционером и стойкой. Воздух может забираться и подаваться справа, слева или в обоих направлениях.
IN ROW: конфигурация, в которой холодный воздух подаётся в «холодный коридор» к каждой стойке, а горячий воздух забирается прецизионным кондиционером из «горячего коридора». Воздух может подаваться вперёд, вправо и влево.
