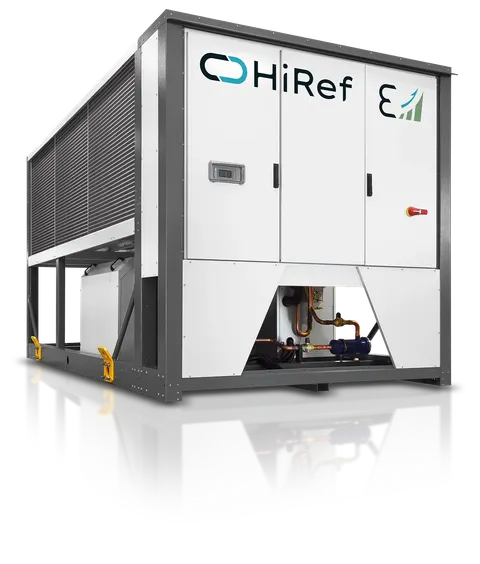

HiRef TSL
Чиллеры и тепловые насосы воздушного охлаждения на базе спиральных компрессоров - «А»-класс энергоэффективности
Чиллеры и тепловые насосы нового модельного ряда TSL представляют собой оборудование А класса по энергоэффективности с возудшным охлаждением корнденсатора, предназначенное как для охлаждения, так и для обогрева, доступные для использования с хладагентом R410A или, в версии «A2L», с хладагентом R454B, который обладает низким воздействием на окружающую среду.
Поставка под заказ — срок назовёт менеджер
Цена зависит от объёма и комплектации — пришлём КП в течение рабочего дня.
Характеристики
Мощность и эффективность
- Холод
- 276,9–1 003,8 кВт
- Холодопроизводительность серии
- 276.9–1003.8 кВт
Конструкция и габариты
- Технологии
- Интерфейс с множеством протоколов, Устойчивый к коррозии материал, Класс A
- Технологии (продолжение)
- Хладагент с низким GWP, Спиральные компрессоры, Кожухотрубный теплообменник
Прочее
- Тип системы
- Воздух/Вода
- Исполнения
- Только охлаждение, Реверсивный тепловой насос, Свободное охлаждение
- Опция
- Три доступных варианта исполнения по уровню шума: Стандартное, Низкошумное и Сверхнизкошумное
- Опция
- Высокопроизводительные агрегаты в режимах чиллера и теплового насоса
- Опция
- Радиальные ЕС вентиляторы (опция)
- Опция
- Электронный ТРВ
- Опция
- • Легкий доступ к компонентам благодаря оптимизации внутреннего пространства
Типоразмеры (42)
Характеристики каждого типоразмера серии по данным производителя. Таблица листается вбок. Подберём нужный типоразмер под ваш объект — оставьте заявку.
| TSL | 294CS | 324CS | 374CS | 404CS | 454CS | 496CS | 556CS | 596CS | 636CS | 676CS | 748CS | 808CS | 868CS | 900CS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Охлаждение: Темп. воды потребителя 12/7°C, наружный воздух 35°C, 40% отн. влаж. | ||||||||||||||
| SEPR | 5.46 | 5.62 | 5.38 | 5.49 | 5.74 | 5.56 | 5.64 | 5.79 | 5.67 | 5.75 | 5.53 | 5.58 | 5.65 | 5.71 |
| SEER | 4.9 | 4.99 | 4.82 | 4.87 | 5.03 | 5.02 | 5.09 | 5.18 | 5.06 | 5.14 | 4.77 | 4.81 | 4.88 | 4.84 |
| EER | 3.18 | 3.13 | 3.11 | 3.11 | 2.93 | 3.16 | 3.11 | 3.1 | 3.04 | 3.02 | 3.16 | 3.12 | 3.22 | 3.12 |
| Итоговая потребляемая мощность | 88.7 кВт | 104.2 кВт | 117 кВт | 127.6 кВт | 148.6 кВт | 153.7 кВт | 176.9 кВт | 193 кВт | 202.7 кВт | 218 кВт | 232.5 кВт | 254.7 кВт | 267.6 кВт | 295.7 кВт |
| Холодопроизводительность | 281.5 кВт | 326.1 кВт | 364.2 кВт | 396.6 кВт | 436.1 кВт | 485.9 кВт | 549.9 кВт | 598.9 кВт | 617.1 кВт | 658.3 кВт | 734.3 кВт | 794.1 кВт | 861.2 кВт | 923.2 кВт |
| Габариты (LxHxD) | 3520x2652x2256 | 3520x2652x2256 | 4520x2652x2256 | 4520x2652x2256 | 4520x2652x2256 | 5520x2652x2256 | 5520x2652x2256 | 5520x2652x2256 | 6520x2652x2256 | 6520x2652x2256 | 7520x2652x2256 | 7520x2652x2256 | 8520x2652x2256 | 8520x2652x2256 |
| Звуковая мощность Lw | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 94 дБ(А) | 94 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 87 дБ(А) | 89 дБ(А) | 87 дБ(А) | 89 дБ(А) | 88 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 91 дБ(А) | 91 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 86 дБ(А) | 85 дБ(А) | 87 дБ(А) | 86 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 87 дБ(А) | 88 дБ(А) | 89 дБ(А) |
| TSL | 294HS | 324HS | 374HS | 404HS | 454HS | 496HS | 556HS | 596HS | 636HS | 676HS | 748HS | 808HS | 868HS | 900HS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Нагрев: Темп. воды потребителя 40/45°C, наружный воздух 7°C, 89% отн. влаж. | ||||||||||||||
| SCOP | 4.01 | 4.17 | 4.1 | 4.1 | 4.24 | 3.82 | 3.99 | N/A | N/A | N/A | N/A | N/A | N/A | N/A |
| SEER | N/A | N/A | N/A | N/A | N/A | N/A | N/A | 5.19 | 5.1 | 5.2 | 4.63 | 4.69 | 4.73 | 4.63 |
| COP | 3.27 | 3.29 | 3.28 | 3.28 | 3.13 | 3.28 | 3.27 | 3.28 | 3.27 | 3.2 | 3.36 | 3.36 | 3.3 | 3.4 |
| Итоговая потребляемая мощность | 89.1 кВт | 102.3 кВт | 119.2 кВт | 126 кВт | 143.4 кВт | 153.6 кВт | 173.3 кВт | 184.1 кВт | 200.6 кВт | 213.5 кВт | 231.3 кВт | 250.5 кВт | 267.9 кВт | 295.1 кВт |
| Габариты (LxHxD) | 3520x2652x2256 | 3520x2652x2256 | 4520x2652x2256 | 4520x2652x2256 | 4520x2652x2256 | 5520x2652x2256 | 5520x2652x2256 | 5520x2652x2256 | 6520x2652x2256 | 6520x2652x2256 | 9085x2652x2256 | 9085x2652x2256 | 9085x2652x2256 | 11085x2652x2256 |
| Теплопроизводительность | 291.9 кВт | 337 кВт | 390.9 кВт | 412.9 кВт | 448.8 кВт | 504.5 кВт | 566 кВт | 603.9 кВт | 656.7 кВт | 683.9 кВт | 776.9 кВт | 841 кВт | 883.1 кВт | 1003.8 кВт |
| Звуковая мощность Lw | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 94 дБ(А) | 95 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 87 дБ(А) | 89 дБ(А) | 87 дБ(А) | 88 дБ(А) | 87 дБ(А) | 89 дБ(А) | 89 дБ(А) | 90 дБ(А) | 89 дБ(А) | 90 дБ(А) | 91 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 87 дБ(А) | 85 дБ(А) | 86 дБ(А) | 85 дБ(А) | 87 дБ(А) | 87 дБ(А) | 88 дБ(А) | 87 дБ(А) | 88 дБ(А) | 89 дБ(А) | 89 дБ(А) |
| TSL | 294FS | 324FS | 374FS | 404FS | 454FS | 496FS | 556FS | 596FS | 636FS | 676FS | 748FS | 808FS | 868FS | 900FS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сторона потребителя: Т воды 12/7°C, этиленгликоль 20%, 35°C наружный воздух, 40% R.H. | ||||||||||||||
| EER | 3.09 | 3.02 | 2.99 | 2.97 | 2.81 | 3.07 | 3.04 | 2.99 | 2.96 | 2.93 | 3.08 | 3.07 | 3.13 | 3.04 |
| Итоговая потребляемая мощность | 89.7 кВт | 105.8 кВт | 118.3 кВт | 129.2 кВт | 150.4 кВт | 155.8 кВт | 179.4 кВт | 195.8 кВт | 205.4 кВт | 221.1 кВт | 235.4 кВт | 258.1 кВт | 270.8 кВт | 299.7 кВт |
| Холодопроизводительность | 276.9 кВт | 319.4 кВт | 354.2 кВт | 383.2 кВт | 422.9 кВт | 478.9 кВт | 545.6 кВт | 585.7 кВт | 608.1 кВт | 648.6 кВт | 725.3 кВт | 791.8 кВт | 848.6 кВт | 910.9 кВт |
| Габариты (LxHxD) | 3865x2652x2256 | 3865x2652x2256 | 4865x2652x2256 | 4865x2652x2256 | 4865x2652x2256 | 5860x2652x2256 | 5860x2652x2256 | 5860x2652x2256 | 6860x2652x2256 | 6860x2652x2256 | 7865x2652x2256 | 7865x2652x2256 | 8865x2652x2256 | 8865x2652x2256 |
| Звуковая мощность Lw | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 94 дБ(А) | 94 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 87 дБ(А) | 89 дБ(А) | 87 дБ(А) | 89 дБ(А) | 88 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 91 дБ(А) | 91 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 86 дБ(А) | 85 дБ(А) | 87 дБ(А) | 86 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 87 дБ(А) | 88 дБ(А) | 89 дБ(А) |
| Температура технической воды 12/7°C, этиленгликоль 20% | ||||||||||||||
| Габариты (LxHxD) | 3865x2652x2256 | 3865x2652x2256 | 4865x2652x2256 | 4865x2652x2256 | 4865x2652x2256 | 5860x2652x2256 | 5860x2652x2256 | 5860x2652x2256 | 6860x2652x2256 | 6860x2652x2256 | 7865x2652x2256 | 7865x2652x2256 | 8865x2652x2256 | 8865x2652x2256 |
| Звуковая мощность Lw | 89 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 92 дБ(А) | 91 дБ(А) | 92 дБ(А) | 91 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 93 дБ(А) | 94 дБ(А) | 94 дБ(А) |
| Звуковая мощность Lw (низкошумное исполнение) | 86 дБ(А) | 87 дБ(А) | 87 дБ(А) | 87 дБ(А) | 89 дБ(А) | 87 дБ(А) | 89 дБ(А) | 88 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 90 дБ(А) | 91 дБ(А) | 91 дБ(А) |
| Звуковая мощность Lw (сверхнизкошумное исполнение) | 83 дБ(А) | 85 дБ(А) | 85 дБ(А) | 85 дБ(А) | 86 дБ(А) | 85 дБ(А) | 87 дБ(А) | 86 дБ(А) | 87 дБ(А) | 88 дБ(А) | 88 дБ(А) | 87 дБ(А) | 88 дБ(А) | 89 дБ(А) |
| Температура полного естественного охлаждения | -8.7 °C | -10.4 °C | -6.4 °C | -7.3 °C | -8.6 °C | -6.2 °C | -8.1 °C | -9.2 °C | -6.7 °C | -7.7 °C | -6.8 °C | -8.1 °C | -7.1 °C | -8 °C |
HiRef TSL
Чиллеры и тепловые насосы нового модельного ряда TSL представляют собой оборудование А класса по энергоэффективности с возудшным охлаждением корнденсатора, предназначенное как для охлаждения, так и для обогрева, доступные для использования с хладагентом R410A или, в версии «A2L», с хладагентом R454B, который обладает низким воздействием на окружающую среду.
Простое техническое обслуживание
Для проведения технического обслуживания коллекторов конденсаторов и компонентов холодильного контура, расположенных за электрическим щитом, серия TSL в стандартной комплектации поставляется со скользящей направляющей Hi-Rail. Это позволяет легко отодвигать панель управления, освобождая место для планового обслуживания или не запланированного ремонта.
Надёжность кожухотрубного теплообменника
Использование кожухотрубных теплообменников с охлаждением воды в межтрубном пространстве предполагает меньший риск блокировки потока из-за засорения теплообменника по сравнению с оборудованием, использующем пластинчатые теплообменники. Это обусловлено большим проходным сечениям при одинаковой производительности. Кроме того, двухпроходной теплообменник обеспечивает высокую эффективность теплообмена как в режиме «чиллер», так и в режиме «тепловой насос», что позволяет снизить потребление для пользователя.
Максимальная энергоэффективность
Оборудование серии TSL относятся к классу энергоэффективности А как в версии только для охлаждения, так и в версии с тепловым насосом. Это стало возможным благодаря тщательному подбору внутренних компонентов, в том числе применению инновационных высокоэффективных спиральных компрессоров с прямым пуском и двигателями на постоянных магнитах. Широкий диапазон регулирования, обеспечиваемый технологией multi-scroll, позволяет удовлетворять потребности в охлаждении/нагреве в любое время, сводя к минимуму потери энергии и повышая сезонную эффективность.
Чиллеры и тепловые насосы нового модельного ряда TSL представляют собой оборудование А класса по энергоэффективности с возудшным охлаждением корнденсатора, предназначенное как для охлаждения, так и для обогрева, доступные для использования с хладагентом R410A или, в версии «A2L», с хладагентом R454B, который обладает низким воздействием на окружающую среду. Линейка TSL разработана для управления кондиционированием промышленных предприятий и тепловыми нагрузками в технологических процессах, где надежность 24 часа в сутки и 7 дней в неделю во всём диапазоне рабочих условиях, характерная для данного оборудования, является фундаментальным требованием. В линейке TSS используются спиральные компрессоры последнего поколения, кожухотрубные водяные теплообменники, оптимизированные для работы с хладагентами высокого давления (R410A/R454B), и осевые вентиляторы, подходящие для наружной установки.
Где применяется
- Дата-центр
- Производство
