PACHiRefТапсырыс бойынша

HiRef TRF DX D

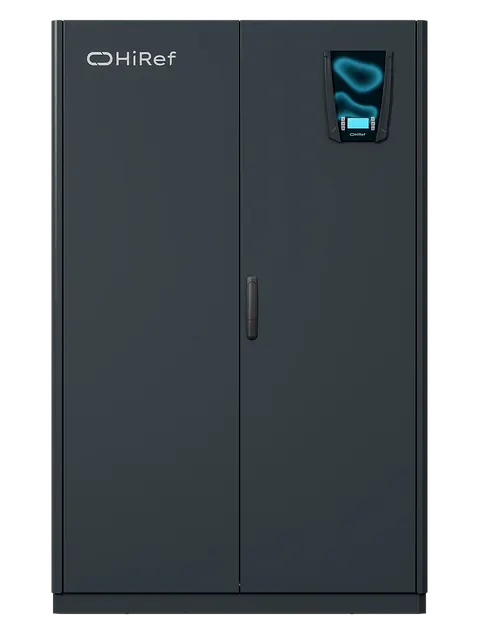

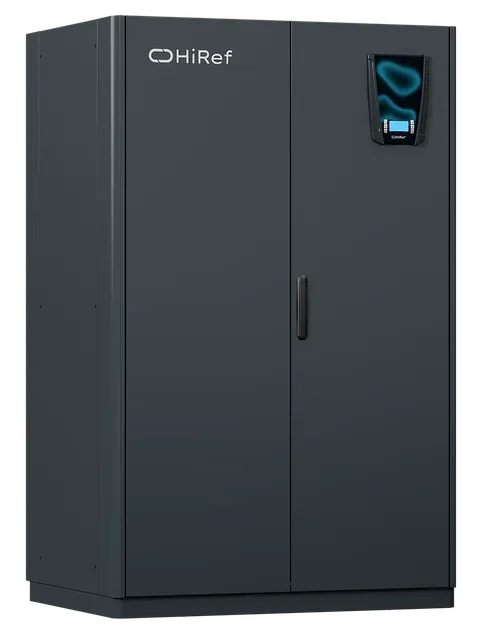

Name: HiRef TRF DX D — Системы кондиционирования ЦОД с двойным охлаждением
Brand: HiRef
SKU: TRF DX D

Системы кондиционирования ЦОД с двойным охлаждением

Салқындату22,6–148,6 кВт

Тапсырыс бойынша жеткізу — мерзімін менеджер айтады

КҰ сұрау WhatsApp-та сұрау

+7 777 606 00 22

Баға көлем мен жинақтамаға байланысты — КҰ жұмыс күні ішінде жібереміз.

Қуат және тиімділік

Салқындату: 22,6–148,6 кВт
Холодопроизводительность серии: 22.6–148.6 кВт

Құрылымы мен өлшемдері

Технологии: Интерфейс с множеством протоколов, Спиральные компрессоры, EC радиальные вентиляторы
Технологии (продолжение): Регулирование вентиляторов по modbus, Быстрый перезапуск, Встроенный увлажнитель

Басқа

Тип системы: Воздух/Воздух
Исполнения: Только охлаждение, Подача Вверх, Подача вниз, Фронтальная подача, Двойное охлаждение, Мотоэвапорация
Опция: Хладагент R410A или R513A
Опция: EC вентиляторы
Опция: Спиральные On/Off компрессоры
Опция: Усовершенствованное программируемое микропроцессорное управление входит в стандарт
Опция: Контроль температуры с помощью систем нагрева и подогрева с использованием электрических нагревателей
Опция: Контроль влажности за счет осушения и увлажнения
Опция: Широкий выбор аксессуаров, включая базовые модули, пленумы для воздуховодов
Опция: Воздушный фильтр класса G3 входит в стандартную комплектацию. Воздушные фильтры G4, M5, F7 (по запросу)
Опция: Двойной ввод питания с автоматическим переключением (по запросу)
Опция: Регулирование воздушного потока в режиме постоянного расхода (контроль воздушного потока) или постоянного перепада…
Опция: Электронные расширительные клапаны
Опция: Комплект для низких температур, предназначен для оптимальной работы в случае установки оборудования в особо холодных…

Сериядағы әр типтік өлшемнің өндіруші деректері бойынша сипаттамалары. Кесте көлденең айналады. Нысаныңызға қажет өлшемді таңдап береміз — өтінім қалдырыңыз.

TRF DX D	0241	0261	0291	0331	0361	0391	0441	0481	0521	0382	0432	0492	0532	0602	0632	0682	0762	0802	0872	0962	1204	1304
Расход воздуха	8000 м³/ч	8000 м³/ч	8000 м³/ч	10800 м³/ч	10800 м³/ч	10800 м³/ч	10800 м³/ч	15500 м³/ч	15500 м³/ч	15500 м³/ч	15000 м³/ч	15500 м³/ч	15500 м³/ч	15500 м³/ч	18600 м³/ч	18600 м³/ч	18600 м³/ч	24500 м³/ч	24500 м³/ч	24500 м³/ч	31800 м³/ч	31800 м³/ч
Уровень звукового давления в свободном пространстве на расстоянии 2 м	61 дБ(А)	62 дБ(А)	62 дБ(А)	65 дБ(А)	65 дБ(А)	65 дБ(А)	65 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	71 дБ(А)	65 дБ(А)	65 дБ(А)	65 дБ(А)	69 дБ(А)	69 дБ(А)	69 дБ(А)	66 дБ(А)	66 дБ(А)
Габариты [LxHxD]	1010x2000x890 мм	1010x2000x890 мм	1010x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1270x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	1760x2000x890 мм	2020x2000x890 мм	2020x2000x890 мм	2020x2000x890 мм	2510x2000x890 мм	2510x2000x890 мм	2510x2000x890 мм	3160x2000x960 мм	3160x2000x960 мм
Источник питания	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz	400/3+N/50 V/ph/Hz
Количество контуров	1	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2	2	2	2	2
Количество компрессоров	1	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2	2	2	4	4
Температура воздуха 30°C - Относительная влажность 35% / Температура наружного воздуха 35°C / Температура воды Вход 10°C Выход 15°C
Холодопроизводительность	25.8 кВт	27.9 кВт	31.1 кВт	35.5 кВт	38.8 кВт	42.2 кВт	46.3 кВт	50.8 кВт	55 кВт	42.2 кВт	46.4 кВт	51.4 кВт	56.2 кВт	62 кВт	68 кВт	73.6 кВт	81.1 кВт	87.8 кВт	96 кВт	103.4 кВт	125.8 кВт	136 кВт
SHR	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
EER	4.24	4.18	4.06	4.58	4.67	4.29	4.27	4.57	4.34	4.94	4.26	4.23	4.17	4.07	4.45	4.29	4.15	4.51	4.23	4.16	4.16	3.91
Холодопроизводительность на охлажденной воде	31.4 кВт	31.4 кВт	31.4 кВт	42.3 кВт	42.3 кВт	42.3 кВт	42.3 кВт	60.8 кВт	60.8 кВт	60.8 кВт	60.3 кВт	60.8 кВт	60.8 кВт	60.8 кВт	72.9 кВт	72.9 кВт	72.9 кВт	96.1 кВт	96.1 кВт	96.1 кВт	127.8 кВт	127.8 кВт
SHR охлажденной воды	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт
Итоговая потребляемая мощность	7.2 кВт	7.8 кВт	8.8 кВт	9.3 кВт	9.8 кВт	11.3 кВт	12.4 кВт	13.8 кВт	15.4 кВт	11.2 кВт	13.4 кВт	14.8 кВт	16.1 кВт	17.9 кВт	18.5 кВт	20.4 кВт	22.8 кВт	24.8 кВт	28 кВт	30.1 кВт	35.8 кВт	40.3 кВт
Температура воздуха 35°C - Относительная влажность 30% / Температура наружного воздуха 35°C / Температура воды Вход 15°C Выход 20°C
Холодопроизводительность	28.3 кВт	30.3 кВт	34.1 кВт	39 кВт	42.6 кВт	46.2 кВт	50.5 кВт	55.9 кВт	60.4 кВт	46.2 кВт	50.7 кВт	56.4 кВт	61.4 кВт	67.4 кВт	74.7 кВт	81 кВт	88.7 кВт	96.5 кВт	104.8 кВт	112.9 кВт	137.5 кВт	148.6 кВт
SHR	1	1	1	1	1	1	1	1	1	1	0.99	1	1	1	1	1	1	1	1	1	1	1
EER	4.56	4.42	4.39	4.94	5.09	4.59	4.58	4.93	4.7	5.27	4.56	4.49	4.47	4.33	4.76	4.67	4.44	4.88	4.48	4.46	4.47	4.21
Холодопроизводительность на охлажденной воде	31.6 кВт	31.6 кВт	31.6 кВт	42.7 кВт	42.7 кВт	42.7 кВт	42.7 кВт	61.2 кВт	61.2 кВт	61.2 кВт	60.7 кВт	61.2 кВт	61.2 кВт	61.2 кВт	73.5 кВт	73.5 кВт	73.5 кВт	96.8 кВт	96.8 кВт	96.8 кВт	128.7 кВт	128.7 кВт
SHR охлажденной воды	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт
Итоговая потребляемая мощность	7.3 кВт	8 кВт	8.9 кВт	9.4 кВт	9.9 кВт	11.6 кВт	12.5 кВт	14 кВт	15.6 кВт	11.4 кВт	13.7 кВт	15.3 кВт	16.4 кВт	18.3 кВт	19 кВт	20.6 кВт	23.2 кВт	25.1 кВт	28.7 кВт	30.6 кВт	36.2 кВт	40.8 кВт
Температура воздуха 24°C - Относительная влажность 50% / Температура наружного воздуха 35°C / Температура воды Вход 7°C Выход 12°C
Холодопроизводительность	22.6 кВт	25 кВт	28.6 кВт	31.4 кВт	34.8 кВт	38.3 кВт	42.7 кВт	45.4 кВт	49.7 кВт	36.7 кВт	40.6 кВт	45.3 кВт	50.4 кВт	57 кВт	61.1 кВт	67.2 кВт	74.6 кВт	78.6 кВт	87.4 кВт	95.5 кВт	115.6 кВт	126.5 кВт
SHR	1	0.97	0.91	1	1	0.9	0.89	1	0.95	1	1	1	0.92	0.9	0.97	0.91	0.86	0.96	0.92	0.87	0.89	0.83
EER	3.84	3.83	3.8	4.14	4.24	4.01	4	4.19	4.05	4.44	3.91	3.86	3.83	3.81	4.06	3.98	3.9	4.14	3.93	3.93	3.89	3.68
Холодопроизводительность на охлажденной воде	29.1 кВт	29.1 кВт	29.1 кВт	40.8 кВт	40.8 кВт	40.8 кВт	40.8 кВт	58.5 кВт	58.5 кВт	58.5 кВт	58.7 кВт	58.5 кВт	58.5 кВт	58.5 кВт	70.2 кВт	70.2 кВт	70.2 кВт	92.5 кВт	92.5 кВт	92.5 кВт	128.9 кВт	128.9 кВт
SHR охлажденной воды	0.82 кВт	0.82 кВт	0.82 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.8 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.81 кВт	0.78 кВт	0.78 кВт
Итоговая потребляемая мощность	7 кВт	7.7 кВт	8.6 кВт	9.1 кВт	9.7 кВт	11.1 кВт	12.2 кВт	13.5 кВт	15 кВт	11 кВт	12.9 кВт	14.4 кВт	15.8 кВт	17.6 кВт	18.3 кВт	20.1 кВт	22.4 кВт	24.3 кВт	27.5 кВт	29.6 кВт	35.2 кВт	39.9 кВт
R513A - Входящий воздух 30°C - 35% / Наружный воздух 35°C/ Охлаждённая вода 10°C - 15°C
Холодопроизводительность	24.3 кВт	27.2 кВт	28.8 кВт	34.3 кВт	38.8 кВт	—	—	44.4 кВт	—	—	50.2 кВт	53.2 кВт	57.8 кВт	—	66.5 кВт	76.2 кВт	—	83 кВт	—	—	98 кВт	115.5 кВт
SHR	0.99	1	1	0.99	1	N/A	N/A	1	N/A	N/A	1	1	1	N/A	1	1	N/A	1	N/A	N/A	1	1
EER	4.76	4.72	4.35	4.44	4.27	N/A	N/A	4.96	N/A	N/A	4.93	4.38	4.41	N/A	4.35	4.34	N/A	4.7	N/A	N/A	4.81	4.34
Холодопроизводительность на охлажденной воде	32.1 кВт	32.1 кВт	32.1 кВт	43.3 кВт	43.3 кВт	—	—	63.8 кВт	—	—	63.8 кВт	63.8 кВт	63.8 кВт	—	76.6 кВт	76.6 кВт	—	98.3 кВт	—	—	127.6 кВт	127.6 кВт
SHR охлажденной воды	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	—	—	1 кВт	—	—	1 кВт	1 кВт	1 кВт	—	1 кВт	1 кВт	—	1 кВт	—	—	1 кВт	1 кВт
Итоговая потребляемая мощность	6.3 кВт	7 кВт	7.8 кВт	9.4 кВт	10.7 кВт	—	—	11.8 кВт	—	—	13 кВт	15 кВт	15.9 кВт	—	18.8 кВт	21.1 кВт	—	23.5 кВт	—	—	27.4 кВт	33.7 кВт
R513A - Входящий воздух 35°C - 30% / Наружный воздух 35°C / Охлаждённая вода 15°C - 20°C
Холодопроизводительность	27 кВт	29.9 кВт	31.8 кВт	38.1 кВт	43.1 кВт	—	—	49.5 кВт	—	—	55.8 кВт	58.6 кВт	63.7 кВт	—	73.9 кВт	84.3 кВт	—	91.8 кВт	—	—	108.4 кВт	127.4 кВт
SHR	1	1	1	1	1	N/A	N/A	1	N/A	N/A	1	1	1	N/A	1	1	N/A	1	N/A	N/A	0.99	1
EER	5.11	5	4.63	4.7	4.59	N/A	N/A	5.31	N/A	N/A	5.32	4.65	4.69	N/A	4.68	4.62	N/A	5.04	N/A	N/A	5.12	4.65
Холодопроизводительность на охлажденной воде	32.4 кВт	32.4 кВт	32.4 кВт	43.7 кВт	43.7 кВт	—	—	64.3 кВт	—	—	64.3 кВт	64.3 кВт	64.3 кВт	—	75.3 кВт	75.3 кВт	—	99.1 кВт	—	—	128.7 кВт	128.7 кВт
SHR охлажденной воды	1 кВт	1 кВт	1 кВт	1 кВт	1 кВт	—	—	1 кВт	—	—	1 кВт	1 кВт	1 кВт	—	1 кВт	1 кВт	—	1 кВт	—	—	1 кВт	1 кВт
Итоговая потребляемая мощность	6.5 кВт	7.2 кВт	8.1 кВт	9.7 кВт	11 кВт	—	—	12.2 кВт	—	—	13.3 кВт	15.5 кВт	16.4 кВт	—	19.3 кВт	21.8 кВт	—	24 кВт	—	—	28.2 кВт	34.5 кВт

HiRef TRF DX D

Максимальная гибкость
Кондиционеры с двойным охлаждением сочетают в себе надёжность двух источников охлаждения с простотой эксплуатации шкафных кондиционеров HiRef. Встроенное программное обеспечение позволяет выбрать источник охлаждения в зависимости от различных логик управления на ваше усмотрение.
Зелёные технологии
HiRef постоянно занимается поиском хладагентов, оказывающих меньшее воздействие на окружающую среду. Использование хладагентов ASHRAE класса A1, нетоксичных и невоспламеняющихся, имеет важное значение для применения оборудования.
Два контура
Двухконтурные версии оборудования доступны уже при малых уровнях холодопроизводительности. Это решение предлагает максимальное резервирование оборудования и обеспечивает непрерывность работы при обслуживании, более точное поддержание холодопроизводительности и меньшее энергопотребление при частичной нагрузке центра обработки данных.
Выносные конденсаторы
Всё оборудование серии TREF DX D можно комбинировать с выносными конденсаторами HiRef, выбирая различные варианты решения в зависимости от поставленной задачи. Крупногабаритные выносные конденсаторы идеально подходят для более теплых условий, где необходимо держать температуру конденсации под контролем, в то время как компактные конденсаторы, с другой стороны, имеют небольшие размеры и потребление. Конденсаторы, используемые с двухконтурным оборудованием, доступны как в одноконтурном исполнении, для обеспечения максимальной надежности и резервирования системы, так и в двухконтурном исполнении для уменьшения площади монтажа и капитальных затрат.
Безопасность в серверной
Все модели серии TREF D оснащены теплообменниками с гидрофильным покрытием. Благодаря данному покрытию совместно с регулированием скорости воздушного потока обеспечивается сбор и отвод конденсата во время процесса осушения, предотвращая унос капель влаги внутрь и наружу оборудования.
Эффективность
Производительность, надежность и эффективность оборудования HiRef гарантируются за счет использования компонентов самого высокого качества и продуманной внутренней и внешней компоновки.
Лёгкий доступ для проведения технического обслуживания.
Оборудование спроектировано так, чтобы обеспечить фронтальный доступ к его компонентам. Это значительно упрощает плановое техническое обслуживание при полном соблюдении стандартов безопасности.

Кондиционеры серии TREF DX D представляют собой агрегаты с двойным охлаждением. Они сочетают в себе традиционный испарительный теплообменник фреонового контура с теплообменником охлажденной воды, вода поступает от внешнего источника, например чиллера. Использование двух источников холода гарантирует непрерывную работу системы и является наилучшим операционным решением, чтобы минимизировать эксплуатационные расходы.
