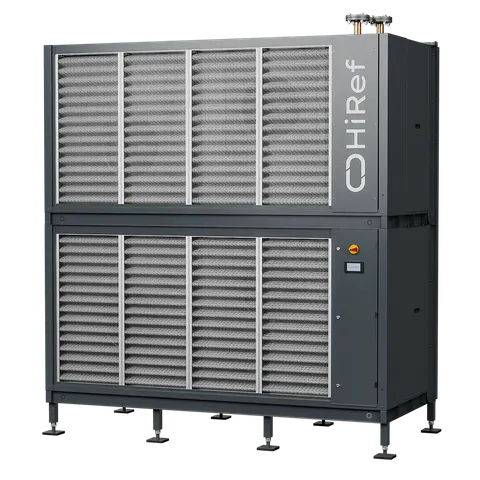

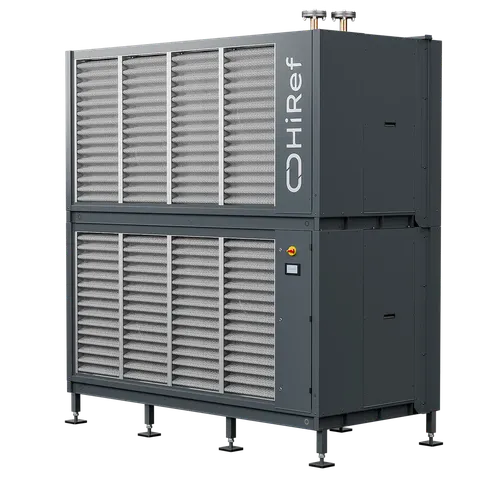

HiRef FanWall HBCV
Системы кондиционирования FanWall на охлажденной воде для гипермасштабируемых ЦОД высокой плотности
Серия оборудования FanWall HBCV на охлажденной воде предназначена для технологических помещений, где требуется компактное по занимаемой площади решение, имеющее, тем не менее, высокую холодопроизводительность.
Тапсырыс бойынша жеткізу — мерзімін менеджер айтады
Баға көлем мен жинақтамаға байланысты — КҰ жұмыс күні ішінде жібереміз.
Сипаттамалары
Қуат және тиімділік
- Салқындату
- 44,9–460,6 кВт
- Холодопроизводительность серии
- 44.9–460.6 кВт
Құрылымы мен өлшемдері
- Технологии
- Интерфейс с множеством протоколов, EC радиальные вентиляторы, Регулирование вентиляторов по modbus
- Технологии (продолжение)
- Клапаны не зависящие от давления (PICV), Быстрый перезапуск, Теплообменник с изменяемой геометрией (Flexy)
- Технологии (продолжение)
- Два контура
Басқа
- Тип системы
- Охлаждённая вода
- Исполнения
- Только охлаждение
- Опция
- Дренажный поддон из нержавеющей стали
- Опция
- Регулирование скорости вращения вентилятора в зависимости от тепловой нагрузки (постоянный перепад температур ΔT)
- Опция
- Регулирование скорости вращения вентилятора в зависимости от требуемого расхода воздуха (постоянный перепад давления ΔP)
- Опция
- Двойной ввод питания с автоматическим переключением (по запросу)
- Опция
- Мгновенный расчёт подаваемой холодопроизводительности (по запросу)
Типтік өлшемдер (12)
Сериядағы әр типтік өлшемнің өндіруші деректері бойынша сипаттамалары. Кесте көлденең айналады. Нысаныңызға қажет өлшемді таңдап береміз — өтінім қалдырыңыз.
| FanWall HBCV | 051B | 051C | 121B | 121C | 171B | 171C | 102B | 102C | 242B | 242C | 342B | 342C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Расход воздуха | 8700 м³/ч | 8700 м³/ч | 21200 м³/ч | 21200 м³/ч | 31100 м³/ч | 31100 м³/ч | 17400 м³/ч | 17400 м³/ч | 42400 м³/ч | 42400 м³/ч | 62200 м³/ч | 62200 м³/ч |
| Питание вентиляторов | 0.7 кВт | 0.7 кВт | 1.9 кВт | 1.9 кВт | 2.9 кВт | 2.9 кВт | 1.4 кВт | 1.4 кВт | 3.8 кВт | 3.8 кВт | 5.8 кВт | 5.8 кВт |
| Габариты [LxHxD] | 1500x1475x1300 мм | 1500x1475x1300 мм | 2950x1475x1300 мм | 2950x1475x1300 мм | 4000x1475x1300 мм | 4000x1475x1300 мм | 1500x2950x1300 мм | 1500x2950x1300 мм | 2950x2950x1300 мм | 2950x2950x1300 мм | 4000x2950x1300 мм | 4000x2950x1300 мм |
| Источник питания | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz | 400/3+N/50 V/ph/Hz |
| Количество модулей | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| FanWall HBCV | 051B | 121B | 171B | 102B | 242B | 342B |
|---|---|---|---|---|---|---|
| Температура воздуха 30°C - 35% / Температура воды Вход 10°C Выход 18°C | ||||||
| Холодопроизводительность | 48.5 кВт | 118.2 кВт | 173.4 кВт | 97 кВт | 236.4 кВт | 346.8 кВт |
| SHR | 1 | 1 | 1 | 1 | 1 | 1 |
| EER | 69.3 | 62.21 | 59.79 | 69.29 | 62.21 | 59.79 |
| Температура воздуха 35°C - Относительная влажность 25% / Температура воды Вход 10°C Выход 18°C | ||||||
| Холодопроизводительность | 63.7 кВт | 157.1 кВт | 230.3 кВт | 127.4 кВт | 314.2 кВт | 460.6 кВт |
| SHR | 1 | 1 | 1 | 1 | 1 | 1 |
| EER | 91 | 82.68 | 79.41 | 91 | 82.68 | 79.41 |
| FanWall HBCV | 051C | 121C | 171C | 102C | 242C | 342C |
|---|---|---|---|---|---|---|
| Температура воздуха 30°C - 35% / Температура воды Вход 10°C Выход 22°C | ||||||
| Холодопроизводительность | 44.9 кВт | 110.2 кВт | 164.4 кВт | 89.8 кВт | 220.4 кВт | 328.8 кВт |
| SHR | 1 | 1 | 1 | 1 | 1 | 1 |
| EER | 64.1 | 58 | 56.7 | 64.1 | 58 | 56.7 |
| Температура воздуха 35°C - Относительная влажность 25% / Температура воды Вход 10°C Выход 22°C | ||||||
| Холодопроизводительность | 60.6 кВт | 148.9 кВт | 219.8 кВт | 121.2 кВт | 297.8 кВт | 439.6 кВт |
| SHR | 1 | 1 | 1 | 1 | 1 | 1 |
| EER | 86.6 | 78.4 | 75.8 | 86.6 | 78.4 | 75.8 |
HiRef FanWall HBCV
Серия оборудования FanWall HBCV на охлажденной воде предназначена для технологических помещений, где требуется компактное по занимаемой площади решение, имеющее, тем не менее, высокую холодопроизводительность.
Вентиляторы EC 2.0
Вентиляторы EC PLUG, стандартные для всего модельного ряда, позволяют изменять расход воздуха в зависимости от тепловой нагрузки. Точная регулировка позволяет эффективно использовать мощность для обеспечения воздушного потока и, как следствие, приводит к снижению PUE системы. EC вентиляторы обеспечивают расширенный диапазон регулирования скорости вращения по протоколу Modbus, а так же обладают функцией «Аварийная скорость вращения» позволяющей вентиляторам работать даже в случае неисправности контроллера.
Максимально-возможное резервирование
Чтобы обеспечить непрерывность работы системы, оборудование серии FanWall HBCV может быть оснащено полностью резервным контуром охлаждения: два теплообменника и два водяных регулирующий клапана позволят охлаждать серверное помещение даже при отказе одного из контуров.
Ребристый теплообменник с гидрофильным покрытием
Все модели серии FanWall HBCV оснащены теплообменниками с гидрофильным покрытием. Благодаря данному покрытию совместно с регулированием скорости воздушного потока обеспечивается сбор и отвод конденсата во время процесса осушения, предотвращая унос капель влаги внутрь и наружу оборудования.
Продуваемый теплообменник
В соответствии с данным конструкторским решением данный теплообменник устанавливается после вентиляторов, чтобы обеспечить равномерное распределение подаваемого воздуха к стойкам и минимизировать турбулентность в воздушном потоке.
Точное регулирование с помощью нескольких типов клапанов
Регулировочный клапан с серводвигателем 0-10 В (стандартный для всей линейки) может быть выполнен в двухходовом (требуется система переменного расхода) или трехходовом исполнении. Другие версии, доступные с помощью конфигуратора, - это версии с серводвигателем с пружинным возвратом или независимыми клапанами давления. Характеристики регулирования расхода этого типа клапанов гарантируют точность настройки, одновременно поддерживая гидробаланс в системе.
Управление воздушным потоком
На основе логики распределения воздуха в серверной комнате можно выбрать наиболее подходящий способ регулирования, гарантирующий постоянный поток (управление воздушным потоком) или поддержание постоянного перепада (управление по Δp); последнее особенно полезно при использовании фальшпола.
Лёгкий доступ для проведения технического обслуживания.
Оборудование был тщательно разработан таким образом, чтобы обеспечить фронтальный доступ (со стороны забора воздуха) к компонентам. Это упрощает плановое техническое обслуживание при полном соблюдении стандартов безопасности.
Серия оборудования FanWall HBCV на охлажденной воде предназначена для технологических помещений, где требуется компактное по занимаемой площади решение, имеющее, тем не менее, высокую холодопроизводительность. Углубленный анализ CFD (вычислительная гидродинамика) позволил тщательно спроектировать каждую конструктивную деталь, чтобы свести к минимуму перепады давления воздуха и, следовательно, энергопотребление вентиляторов. Кроме того, большая поверхность оребренного теплообменника сводит к минимуму температурный перепад между воздухом на входе и водой на выходе, максимально повышая эффективность системы.
Қай жерде қолданылады
- Дата-орталық
