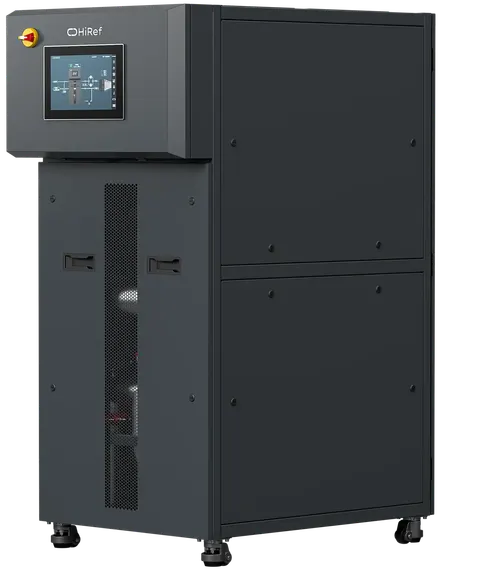

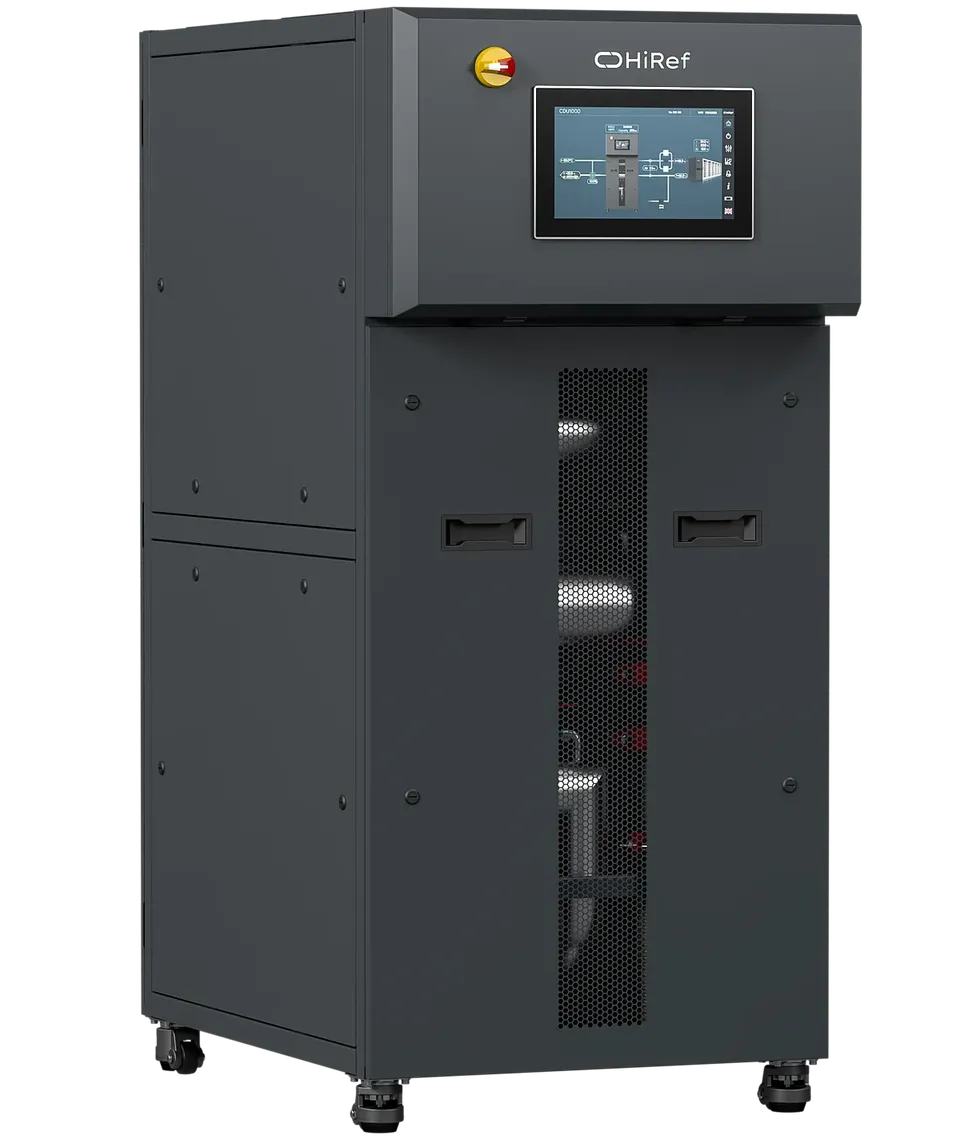

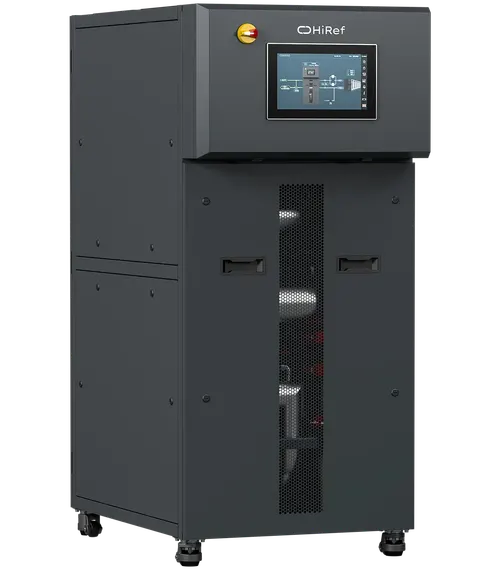

HiRef CDU
Блок распределения охлаждающей жидкости для гипермасштабируемых ЦОД высокой плотности
Блок распределения охлаждающей жидкости (CDU) — ключевой элемент системы жидкостного охлаждения, обеспечивающий эффективное распределение и циркуляцию хладоносителя для отвода тепла от компонентов и поддержания оптимальных рабочих температур.
Тапсырыс бойынша жеткізу — мерзімін менеджер айтады
Баға көлем мен жинақтамаға байланысты — КҰ жұмыс күні ішінде жібереміз.
Сипаттамалары
Құрылымы мен өлшемдері
- Технологии
- Интерфейс с множеством протоколов, Клапаны не зависящие от давления (PICV), Устойчивый к коррозии материал
- Технологии (продолжение)
- Пластинчатый теплообменник, Регулируемые насосы
Басқа
- Тип системы
- Вода/Вода
- Исполнения
- Только охлаждение
- Опция
- Насосы Grundfos со встроенным инвертором и резервированием N+1
- Опция
- Высокоэффективные пластинчатые теплообменники для низкого температурного напора (∆T)
- Опция
- Эффективное разделение первичного и вторичного водяных контуров
- Опция
- Вторичный контур изготовлен полностью из нержавеющей стали и может быть оснащен системой подпитки и воздухоотводчиками.
- Опция
- Большие сдвоенные фильтры вторичного контура с настраиваемым уровнем фильтрации (25 мкм, 50 мкм)
- Опция
- Встроенный расширительный бак во вторичном контуре
- Опция
- Контроллер с 15-дюймовым цветным сенсорным экраном
- Опция
- Связь через протоколы Modbus RTU (RS485) и TCP/IP
- Опция
- Датчик температуры и влажности для контроля помещения
Типтік өлшемдер (2)
Сериядағы әр типтік өлшемнің өндіруші деректері бойынша сипаттамалары. Кесте көлденең айналады. Нысаныңызға қажет өлшемді таңдап береміз — өтінім қалдырыңыз.
| CDU | 1400HC | 1000HB |
|---|---|---|
| Габариты [LxHxD] | 900x2000x1200 мм | 600x2000x1200 мм |
| ∆T=4K, Первичный 20°C/30°C, Вторичный 24°C/34°C. Первичный контур - этиленгликоль 30%, вторичный контур - пропиленгликоль 25% | ||
| Итоговая потребляемая мощность | 17 кВт | 9,8 кВт |
| Первичный - Потери в теплообменнике | 65 kPa | 46 kPa |
| Первичный - Номинальный расход | 120400 l/h | 86000 l/h |
| Вторичный - Потери в теплообменнике | 40 kPa | 54 kPa |
| Вторичный - Номинальный расход | 126400 l/h | 90300 l/h |
| Резервный насос | 1+1 | 1 |
| Холодопроизводительность | 1400 кВт | 1000 кВт |
HiRef CDU
Блок распределения охлаждающей жидкости (CDU) — ключевой элемент системы жидкостного охлаждения, обеспечивающий эффективное распределение и циркуляцию хладоносителя для отвода тепла от компонентов и поддержания оптимальных рабочих температур.
Фильтр на стороне ЦОД
Блок распределения охлаждающей жидкости (CDU) оснащён фильтрами со степенью фильтрации 25 микрон, которые удаляют загрязнения из хладоносителя, предотвращая засорение и повреждение других компонентов системы. Очистка фильтров может выполняться во время работы CDU, что исключает необходимость остановки системы. Поддерживая чистоту хладоносителя, CDU способствует продлению срока службы всей системы жидкостного охлаждения.
Пластинчато-паяный теплообменник из нержавеющей стали
Теплообменники из нержавеющей стали — это оптимальное решение, сочетающее высокую эффективность, долговечность и компактность. Данный тип теплообменников позволяет работать с различными жидкостями, включая гликолевые смеси и токонепроводящие жидкости, обеспечивая надежность и стабильность в эксплуатации.
Резервные насосы с инверторным управлением
CDU оснащён тремя насосами с инверторным управлением и двигателем класса IE5. Конструкция насосов обеспечивает высокий уровень гибкости и надежности: в обычном режиме все три насоса могут работать одновременно, обеспечивая широкий диапазон регулирования. В случае возникновения аварийной ситуации, когда один из насосов выходит из строя, два оставшихся могут обеспечить 85% от общего расхода жидкости, позволяя системе оставаться работоспособной. Двигатель IE5 соответствует самым высоким требованиям к энергоэффективности, что способствует снижению эксплуатационных расходов.
3-ходовой клапан для ГИБРИДНЫХ ПРИМЕНЕНИЙ
CDU оснащён встроенным трехходовым клапаном на стороне первичного контура, который позволяет регулировать производительность, обеспечиваемую системой холодоснабжения и подаваемую на сторону центра обработки данных. Перепуск охлаждающей жидкости, создаваемый открытием клапана, обеспечивает различные преимущества: снижение потребления мощности насосов первичного контура, точное регулирование холодопроизводительности и безопасную работу чиллера в качестве генератора охлаждения, который может работать всегда с минимально необходимым расходом.
Различные подключения
Подключения как первичного, так и вторичного контура могут быть расположены в верхней или нижней части оборудования, это позволяет адаптировать его к конкретным условиям места установки, а также упростить процесс в случае модернизации. Оборудование также оснащено поддоном из нержавеющей стали, обеспечивая защиту от возможных протечек жидкости.
Блок распределения охлаждающей жидкости (CDU) — ключевой элемент системы жидкостного охлаждения, обеспечивающий эффективное распределение и циркуляцию хладоносителя для отвода тепла от компонентов и поддержания оптимальных рабочих температур. Конструкция устройства предусматривает регулировку и контроль потока хладоносителя к различным узлам системы, обеспечивая эффективное охлаждение и точное управление температурой.
